经查为强制待机，系待机控制环路的V602（A1015）损坏所致，更换后故障排除。因机主曾讲，此机以前修过多次，都是看不久就坏，故不敢草率交差。全面观察此机，大功耗元件均是原件，温升也正常。唯有控制部分有拆、焊痕迹，可见前几次损坏都是这一部分。进一步观察，发现V602与N602（5V稳压块7805）引脚周围印制板明显发黄，是长期过热所致。开机十余秒，N602与V602热得烫手。故断定：V602损坏只是表面现象，后面定有“真凶”。如不彻底解决，必重蹈覆辙。

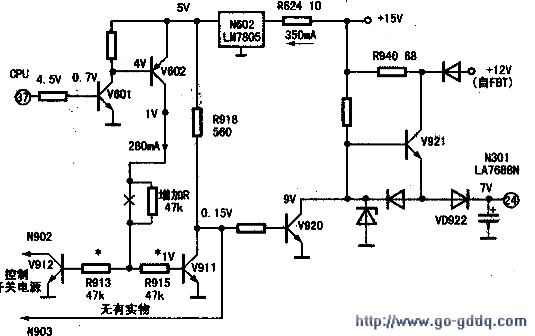

　　此机控制部分有关电路随机图纸如图。其控制过程如下：

　　工作状态时CPU37脚高电平，V601通，V602通，V911通。V920截止，V921通，+15V经R940、V921ce、VD922加至LA768824脚（约7V），行启动。当CPU37脚低电平时，V601、V602、V911截止，V920通，V921截止，LA768824脚0V，行停振，整机待机。

　　在工作状态测相关电压、电流数据如图标。发现两处疑点：一是7805工作电流达350mA，待机时约30mA。

　　凭经验5V电源的开／待机工作电流差别不应这么大；二是V602c极与V911b极同电位，V602的IC达280mA。这说明，5V供电电流大就是V602这一支路造成的，且V602的Ic达280mA，Vec达4V，对A1015来讲严重超载，损坏也就不奇怪了。那么V602的Ic为什么如此之大？抛开两个三极管，仅R915就有47kΩ，5V电压无论如何不会引起毫安级的电流。难道R915短路不成？电阻短路虽然少见，还是查查看。当在V602、V911间反复找了几遍后，答案找到了：原来机内这个R915（与R913）根本就不存在。印制板V602经一跨线直通V91l和V912，的b极，该印制板压根就没设计这两电阻的位置。由上面分析可知：工作状态下V602、V911同时导通，如没有R915，+5V被饱和导通的V602经791lbe结直接入地，太悬乎了。当即找一个47kΩ电阻串在V602c极与V911、V912的b极之间，长时间试机，N602与V602温升几乎与人体温度一样，故障彻除。
