长虹G2526B彩电屏幕左边中间位置,出现一条长1cm的水平绿色亮线
来源:本站整理  作者:佚名  2010-09-05 09:15:48



  观察屏幕有光,说明显像管及行扫描基本正常。按常规测显像管的三个阴极电压均为198V,显然显像管已截止,试调高加速极电压,出现一条水平亮线,说明故障在场扫描。测场块N401(TA8427K)⑥脚电压为27V、②脚OV(正常13V)。关机,用万用表电阻挡测②脚对地阻值0Ω。更换N401,顺便换掉自举电容C405,还原加速极电压,开机后图像正常,以为修复,遂交用户。

  不料第二天,用户将机子送回,声称只用了两小时就坏了。开盖后,直接测N401已损坏。查遍N401外围所有的电阻、电容,没发现可疑元件,难道是所用场块质量不好?于是从厂家购进一块换上,图像正常,试机一天手摸场块散热器微热,于是又交付用户。

  然而不到一小时,用户又将机子拉来。询问用户得知,在使用过程中,无任何先兆,就突然无光。开机检测,又是N401损坏。

  这回不敢大意,仔细分析场块损坏的原因,一般有以下几种:(1)场块本身质量不好,(2)自举电容失效或开路,(3)高压打火,(4)场电压过高。在这次维修中,场块是从厂家购买的。

  应该没问题。如果自举电容失效或开路,图像上部会出现回扫线或压缩,这台机器却没有,况且自举电容已换新。再仔细检查高压帽、行输出变压器等有可能引起打火的部位,均无异常。故障原因只有场电压过高了。拆除损坏韵N401,暂不装新件,通电测场电压,嘿!真是不测不知道,一测吓一跳!场电压为50V不定,有时竟高达60V!滤波电容C927已经微徽鼓起。迅速关机,断开行管c极,重新开机,l测+B为115V,接上假负载。长时间监测+B电压,非常稳定。恢复行管c极,测场电压为27V,但不到5分钟又升高至60V。同时快速测视放电压为198V,测16V供电电压为30V。怀疑行输出变压器有问题,但更换后,故障依旧。无奈又代换所有逆程电容,皆无效。至此维修陷入困境。

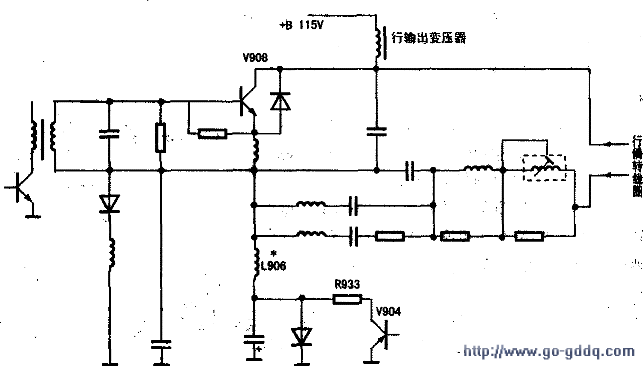

  过了几天后,在通电的情况下翻动线路板,无意中发现图1的电感L906一端有火光闪出。补焊L906后,测场电压为27V,16V。gong电为15V,心中大喜,难道是L906虚焊引起27V和16V升高不成?试断开L906一端,27V供电又高至60V,焊好L906后27V又正常。曲此真相大白,原来“元凶”就是L906虚焊。换新N401、C927,装上原来的行输出变压器等,开机一切正常。此机已交付用户使用半年多,经回访未再出现故障。

  此机虽说已修复,但留下的问题却令我不解:枕校电感L906开路,为何会使27V和。16V升高,而同样来自行输出变压器的198V却不变?后来我查阅此机线路图发现,这台机子的枕校电路和行输出部分有别于一般的机子。这部分的电路如图,其中原理请高手指教。
