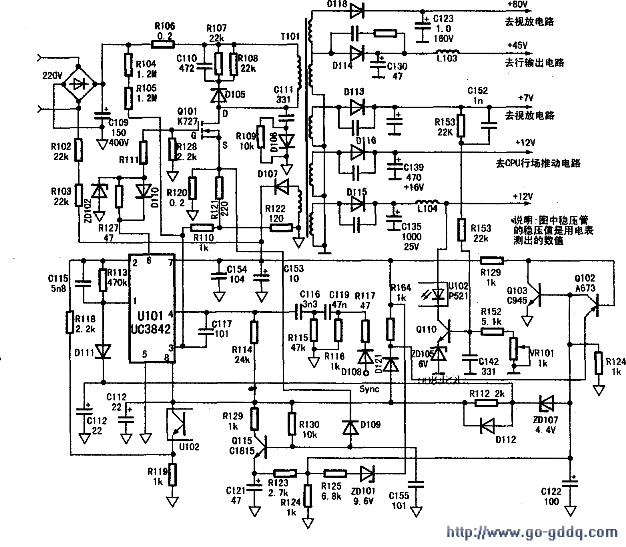

一台2002年购买的Aone 15英寸彩显，仅使用了一年多，因屡损电源场效应管。经多次维修仍然排除不了故障，就放置了下来。最近，这台彩显转到了笔者的手上，这是一台电调多频数控彩显，笔者根据电路板绘出了电源部分的电路如图所示。经检查，保险管、电源场效应管、场管的控制集成电路UC3842也已损坏，与之相关联的外围元件R128、R111、ZD102、D110、R120也被烧坏，但开关变压器次级电路的元器件未见损坏。在更换了损坏的元器件后，为了避免损坏元件，笔者在电源初级电路串联了一个100W的灯泡：同时把变压器次级的行场电路、视放、咖等负载与电源切断。通入交流电后，先是灯泡闪亮了一下（这是+300V电源的滤波电解电容在充电），但两秒钟后，只见灯泡突然全亮，说明有短路，赶快断电检查，场效应管又告击穿，所幸UC3842及新换上的电阻等元件因有灯泡的限流作用而未损坏。但是检查却没有查出短路点。刚接通电源，场效应管就击穿，可能是尖峰脉冲吸收电路不良，但检查有关的二极管、电容电阻等均完好。是因为负载有短路使电流太大吗？但变压器的负载已经全部断开。而且初级电路中已串联了灯泡，不可能通入大电流。看来电路中还有隐形的故障没有查出来。笔者详细地对电路作了检查，并把与场效应管有联系的元件～个个从电路板上焊下来检查，最后查出从场效应管S极通往UC3842③脚的R121电阻已变为无穷大。从电阻的色环来看，颜色正常，阻值是220Ω，烧坏点处发黑，而此点正好面向电路板，因此从外表上看不出电阻已损坏。把此电阻更换后通电试机，电源工作正常，接上次级电路的各个负载，工作仍然正常，至此电源屡烧场效应管的问题终于得到了解决。

　　为什么一个小小的电阻会造成场效应管的烧毁？笔者分析了电源电路，此电源使用UC3842作为控制电路，它具有过流、过压、欠压等保护功能。其过流保护的入口是③脚，通过电阻R110与R121与场效应管的S极相联。若场效应管的电流太大，在S极的接地电阻R120上的电压降升高，经R121、R110送到UC3842的③脚。在UC3842内部与2.5V基准电压比较后，从⑥脚输出的脉冲变窄。此脉冲送到场效应管的G极使电流下降，从而避免场效应管过流损坏。因R121断路，S极电阻R120上的电压降不能反馈到UC3842的③脚，UC3842误认为场效应管的电流太小而加宽了脉冲，使场效应管的电流大增，市电输入的电流因有灯泡的限流作用电流不大，但150μF滤波电解电容上储存的电荷在瞬时放电的情况下，可输出很大的脉冲电流，远超过场效应管容许的电流，从而把场效应管损坏。笔者因为粗心，未查出R121已烧坏，以致造成多个场效应管的烧毁，损失不可谓不大！从图1可见，在场效应管的S极和D极分别串联有电阻R120和R106，这两个电阻都是0.2Ω/3W的电阻，若是场效应管击穿后。电流过大烧坏的电阻不是R121而是R120，就不会造成UC4832及其它元件的烧坏。为避免今后再次出现类似的故障，笔者将R120的功率由3W改为5W。以增加电路的安全性。
