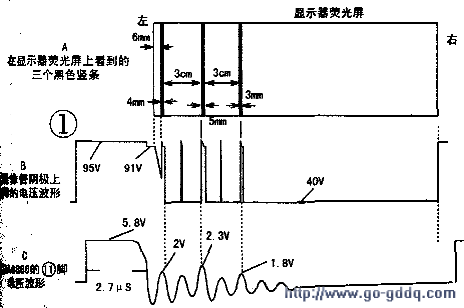

当将对比度和亮度都调到最大时。在荧光屏的左侧可看到三条黑色竖条,从左往右数,第二条最宽最黑。第一条次之,第三条再次之。如图1(A)所示。测量各黑竖条的宽度和它们相互间的距离,实测数据都标注在图1(A)中。在WindowsXP桌面及其他彩色画面上,黑竖条较弱,而在白色画面上很明显。例如,一旦打开Word文档,三条黑竖条非常显眼,黑条处字符被掩盖,令人无法容忍。当将对比度或者亮度分别调到很小时。黑条消失。当对比度调为63,亮度调为53时,黑条刚刚消失,但整个画面灰暗。且黑条在荧光屏下边缘隐约可见。
一、故障测试与分析
为了便于用示波器检测黑竖条成因。首先置显示器荧光屏为全白。打开Word程序,依次点击“文件→”新建“→”视图“→”全屏显示“菜单命令,整屏都是白色。此时。黑竖条亦历历在目。
将显示器荧光屏上观察到的故障现象转移到示波器荧光屏上,即在示波器上能够观察到同一故障的不同表现形式,是排除这一故障的关键。为此,将示波器Y1探头接到显像管尾板标有RK、GK或BK的阴极上,实测电压波形如图1(B)所示。图中标有40V的区间为最亮。标有91V以上的区间为最黑。其他区间为灰色。图中有5个宽度不一的正向尖脉冲,在调整亮度和对比度时,这些脉冲的强度与显示器上的黑竖条强度同步变化。从而断定,图l(B)就是该故障在示波器上的表现。仔细观察,在图1(B)中的两个最窄脉冲的对应时间位置上,在图1(A)中相应时刻也有黑竖条隐约可见,由于不太明显,故未在图1(A)中画出。

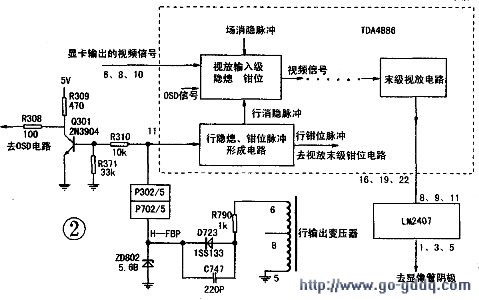

这些干扰脉冲从何处来,又怎样进入了视放板,令人费解,也激发了我的好奇心。 比较电视机的类似故障,可以断定该干扰脉冲肯定也是来自行扫描电路。由于显示器没有高中频接收机电路,估计通过空中电磁辐射干扰视放电路的可能性很小。故决定从后往前,逐级测试,顺藤摸瓜,找出干扰源。我先后测量了图2中LM2407的视频信号输出端①③⑤脚;视频信号输入端⑧⑨、11脚;TDA4886的视频信号输出端16、19、22脚,都有干扰脉冲。再测试TDA4886的视频信号输入端⑥⑧⑩脚。没有发现干扰信号。
那么。干扰信号是从那儿进入TDA4886的呢?
决定通过双踪示波器,用Y1通道观察图1(B)波形,用Y2通道逐一观察TDA4886的每一只引脚,根据两通道波形的时间对应关系。找出干扰源。
为了确保示波器对两波形相位关系显示的准确性,示波器改用外触发。即示波器同步信号输入选择开关置于外同步,同步输入探头接行输出变压器的⑥脚,调整触发电平电位器。使之触发水平扫描。为确信示波器处于外触发状态,拔下外触发探头电缆插头,扫描线应消失。
经过对TDA4886每一引脚的测试,发现其11脚的波形与图1(B)波形有相关性。实测⑩脚波形如图1(C)所示。同时实测了行变⑥脚的电压波形,其形状与图1(A)相似。但矩形脉冲幅度为41V。这是在行变中形成的很典型的寄生高频多谐波衰减正弦信号,实测其频率约为2MHz。图2中仅画出了与⑥脚相关的电路。
D723的负极接有实测稳压值为5.8V的稳压管,实测D723的结电压为0.46V。当D723的正极电压高于5.8V+0.46V时导通,低于此值时截止。在D723导通期间,其电流的主要回路为行输出变压器⑥脚→D723→ZD802→地,对行输出变压器⑥脚的脉冲信号进行了顶部削波。D723的导通电流也流入了Q301基极和TDA4886/11脚。但电流较小。当D723截止时,行输出变压器⑥脚的衰减正弦信号仍能通过C747进入TDA4886 11脚。
二、故障排除
并联在D723两端的电容器C747,是用来消除噪声、抑制寄生振荡等干扰信号的,可根据试用效果确定容量。由于行输出变压器的许多性能参数与漏感、分布参数有关,在更换行输出变压器后,C747原配容量220pF已不再适用。查阅其他显示器电路图得知,该电容器取值范围较大。经试验。在C747上并联一只lOOOpF的电容器后,图1(C)所示衰减振荡波形幅度减小,均小于0.6V,图l(B)中所有窄脉冲都消失,显示器上的黑竖条完全消失。后将C747更换为1000pF,消振效果更好。
三、故障原理初探
图2中,送到TDA4886 11脚的行逆程脉冲,在行消隐、钳位脉冲形成电路中产生的行消隐脉冲送到R/G/B视放输入级。在 回扫期关闭视放通道。由于输入到11脚的行逆程脉冲还拖着一串衰减振荡干扰脉冲,如图1(C)所示,其中第1、3、5个正脉冲在1.8V以上。这三个幅度过高的脉冲。也被整形成为消隐脉冲。也去视放输入级关闭了视放通道。它产生的效果与正规的行逆程脉冲是相同的。在其控制范围内,显示器荧光屏也是全黑的。将C747焊开一只引脚,开机重测图1(C)波形,发现TDA4886的11脚的衰减正弦信号完全消失,显示器荧光屏上的竖条也消失了。仔细观察显示器的整个画面亦未见异常
