开机，图像刚开始还可以，但5～10分钟后，图像渐渐模糊，不能正常收看。查+B和伴音供电均正常，行输出变压器各组低压也很正常。怀疑行输出变压器内部聚焦电位器有漏电现象，使得聚焦电压下降。更换行输出变压器后图像变得清晰，色彩也更加真实艳丽。机主所说的行不同步的现象并没有出现，开机观察一晚上一切正常。满以为故障就是如此简单而已。

　　不料，第二天早上再开电视，发现彩电行幅无规律地由两边向中间收缩，中间重叠，且伴有无规律收缩，后变为“三无”。反复开机后，有时图像变为斜纹但不滚动。本机行振荡由X301（500kHz）晶体和IC301（CXA1213BS）29脚内电路组成。更换晶体后，图像变为斜纹的故障彻底消失，但无规律的行缩折叠直至关机的现象依然存在。检查和补焊了行电路部分的元器件，未能奏效。

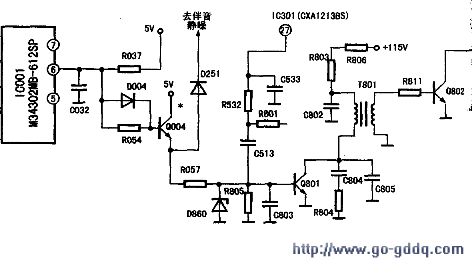

　　研究发现：附图该机的行推动三极管的基极部分电路不同于常见彩电。IC301的⑤脚送出的行振荡信号经C533、R532、C513直接送到行推动管Q801的基极。而CPU（M34302M8-612SP）⑥脚输出的待机信号（STBY）送到Q004缓冲器的基极，而从Q004的发射极输出的信号分为两路：一路送至左右声道伴音静噪控制管Q251、Q252的基极，另一路经R057隔离后送到行推动管Q801的基极。待机部分电路的故障，必然也将影响到行电路的工作。

　　思路理清，测量也就有的放矢了。将电视机的主板翻起，坐等故障出现后，用数字万用表测行推动管0801的集电极电压为3v左右，不正常（图标为68.1V）；测行推动管的基极为0.7V，也不正常（图标是0V）。行推动管由于基极输入了0.7V的电压，已趋于饱和，当然行输出部分不工作了。接下来检查行振荡信号电压正常，重点检查了待机控制管Q004，发现其基极有2.8V左右的电压，测CPU的⑥脚0.2V正常。这个2.8V左右的电压从哪里来的？唯一的解释是Q004的集电结漏电所致。更换Q004后，无规律行缩直至关机的故障彻底消失了。
