百佳AV-933A型功放,开机主音箱无声,环绕、中置正常
来源:本站整理  作者:佚名  2010-09-09 07:45:51



  首先,开盖检查线路板元件无烧焦、发黑等现象,保险丝也完好。接上电源试机,主继电器不吸合,检查其线圈电阻正常,怀疑主继电器控制电路有问题,但逐一检查该电路元件均正常。接着,测量左右声道,发现L声道末级功放电路中点电压为-12V,正常时应为0V。故障原因系L输出端中点电压严重失常导致主继电器不吸合。至此,故障范围缩小到L声道功率放大电路。

  本着先简后繁的原则,首先检查大功率对管2SC2921和2SAl215。将其焊下,用万用表R×1k挡测量正反向电阻正常,再测管子放大倍数也正常,从而排除了功放对管损坏的可能。

  接着对其功率放大电路进行检查。为了抑制“温漂”,减少信号的失真,大多数AV功放在其主声道放大器中采用差动放大电路作前级、双管输入型互补对称推挽放大作中间级的典型电路结构。首先对差动放大电路进行检查,发现其中一只。5551晶体管c、e极间已反向漏电。用万用表R×1k挡测量,黑表笔接e极,红表笔接c极时指针有偏转,漏电电阻大约在60kΩ左右。

  更换之后,试机主继电器已能吸合,主声道放音正常,试听半个多小时,再无其他不良反应。

  欣喜之余随意按下面板上的音调控制开关,不料只听继电器“啪”的一声,同时在其触头处闪出一道强烈的弧光,喇叭突然发出极其刺耳的尖叫声之后变“哑巴”了。但约过2秒后继电器再度吸合,此时右声道声音正常,而左声道只发出很强的噪声,试把音量开到最大,仍然只有噪声而无正常放音。

  突遭如此一击,好心情刹那间没有了。冷静下来,首先想到的是刚换上的三极管质量差,但焊下测量却未损坏,再换一个好的装上,试机故障依旧,看来问题不在这里。

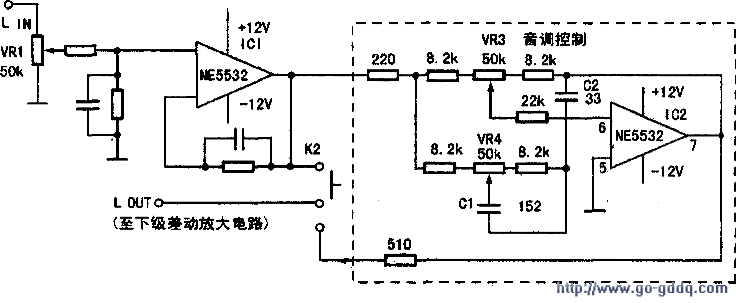

  是否音调控制电路有故障导致L声道工作异常?为验证判断,重新按音调控制开关试机,结果L声道噪声消失,声音恢复正常。为进一步确认,关小音量(防止左喇叭受冲击损坏),再次按下音调控制开关,继电器又立即“啪”的一声,触点再次打火,这说明故障肯定出在音调控制电路。本机音调控制的有关电路见附图(只画出L声道部分)。图1中‘VR1为主音量电位器,VIL3为低音调节电位器,VK4为高音调节电位器,它们均为单列6脚式结构,同时控制两个声道。L声道信号经过VR1控制后先进入集成运放ICl(NE5532)缓冲放大,放大后的音频信号再经音调控制开关K2进行选择输出。当K2在图示位置(上位)时。IC!放大后的音频信号被直接送往下级差动放大电路,这时主声道声音正常;当K2置于下位时,ICl输出的音频信号先进入以运放IC2为核心的音调处理电路(图中虚线框所示),经高低音调节后从运放IC2反相端⑥脚输入,处理后的信号从⑦脚输出,经过K2送往下级放大器。

  为防止按压音调控制开关时音箱受瞬间冲击损坏,检修时先切换K2至音调控制状态(即下位),继电器瞬间跳断,2秒后重新吸合后再接上音箱。如上所述,此时L声道只发出强噪声,R声道声音正常。重点对音调控制电路进行检查,查IC2周围元件均无损坏,测量运放⑦脚电压高达12V,正常时的电压应为0V,这一严重异常电压送人下级差动放大器导致其中点电位严重偏离正常值,从而使输出继电器产生瞬间保护动作。怀疑IC2损坏,更换后试机,故障依旧。是否VR3、VK4损坏导致输入不正常而引发本故障呢?因VR3、VK4安装于控制面板上,拆卸比较麻烦,按以往经验,一般不容易坏。但耐着性子拆下VR3并用万用表测量,发现VR3中一组引脚开路,这一组正是用于L声道调节的。更换后,故障彻底排除。
