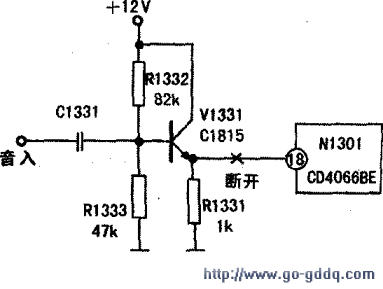

AV伴音的有关电路如图。先将VC301置于DC挡测电子转换集成电路N1301（CD4066BE）的14脚供电端为1.5V正常。15、16脚为9.5V高电平。说明控制电路正常。将VC301放置频率挡。

　　测C1331的正极端有正常清晰的音频信号波形，再测V1331的基极和发射极也有正常的音频信号。继续按信号流程测N1301的18脚却没有音频信号。将VC301改置欧姆挡测V1331的发射极至N130118脚的铜箔线不通，说明铜箔线断裂。在V1331的发射极与N130118脚之间焊接一导线后，伴音出现，故障排除。

　　总结：VC301除了一般万用表的功能外。还具有示波器的功能等，开拓了万用表波形显示功能，是家电维修业的一件幸事。

　　改进建议：

    （1）将该万用表增加一个测电流可以拆卸的卡口，以方便测出大流量的交流电流，满足修空调及其他电器的需要。

　　（2）若将频率带宽增至10MHz，那时家电维修将摆脱示波器了。
