通电测开关变压器T601次级各绕组整流输出电压，+B电压在0V～3V间波动。场供电在0V～6V间波动，其他各组电压也远低于正常值，且均处于间歇输出状态。从故障珊象看，可能是负载过重引起开关电源保护而使开关电源处于弱振状态。

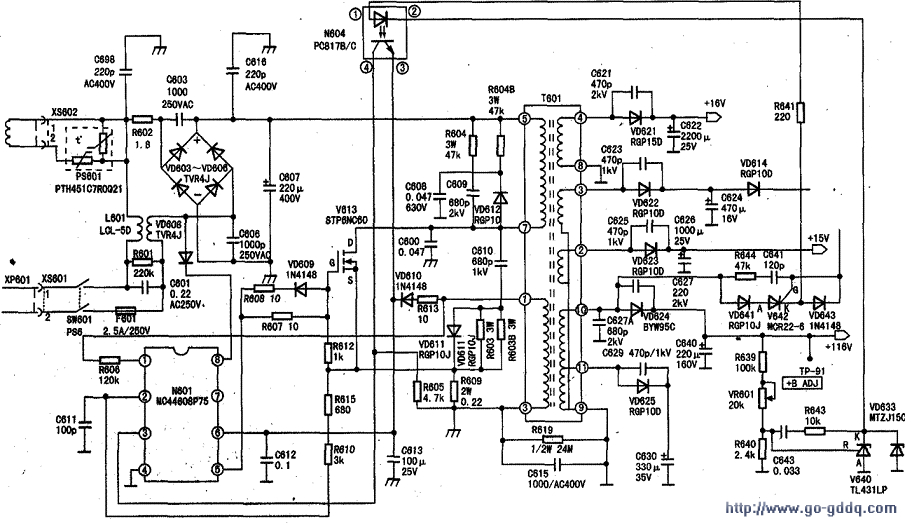

　　断电，测电源开关管、行管并无异常，测T601次级各路整流滤波输出端对地电阻，无明显异常。断开行供电电阻R445一端。在+B滤波电容C640两端接人一只220V／100W灯泡做假负载。开机灯泡不亮，测各组输出电压值依旧。逐一断开其他各路输出端的负载，灯泡依然不亮。此时，除+B一组整流输出带有假负载（灯泡）外，其余各绕组均已与负载电路断开，而灯泡仍然不亮，判定故障点在电源电路，于是将检修重点转移到电源电路上，电路见图。

　　逐一测量T601次级高频整流二极管无异常。在各滤波电容上（包括C640）并联电容无效，于是将原电路恢复，仅在+B处接一只灯泡做假负载。首先测C607两端整流滤波电压300V正常。开关管V613漏极（D）有300V电压，说明市电整流滤波电路正常。

　　该机电源控制电路采用高压开关电源脉宽调制控制器MC44608P75（N601），其各脚功能如下：①脚为过零电压检测端；②脚为过流检测端，电压超过1V时关断⑤脚的脉冲输出；③脚为反馈电流输入端，输入不同的反馈电流，将改变⑤脚输出脉冲的占空比，从而改变V613漏极（D）、源极（S）的导通时间。进而改变T601次级输出电压的高低；④脚为接地端；⑤脚为驱动信号输出端；⑥脚为工作电源电压输入端，该脚电压超过15V时关断⑤脚的脉冲输出；⑦脚为空脚；⑧脚为启动电流输入端，电源启动后该脚功能被禁用。芯片工作电源由T601①-③绕组感应的电压经R613限流、VD610整流后送往⑥脚作为芯片的工作电压。该机的启动电流直接由220V市电经VD608作半波整流后供给电源控制芯片⑧脚。

　　测⑧脚有稳定的130V左右电压，说明启动电路已得到正常的启动电流；测⑤脚电压在0V～0.4V左右波动，⑥脚电压在0V～14V间波动，②脚电压在0V～0.8V间波动，③脚电压在0V～3.5V间波动，根据所测结果来看，电源控制芯片没有进入过流保护状态。否则②脚过流检测端应有1V以上的电压出现。这证明故障点就在开关电源电路。

　　该机采用高性能的MC44608P75电源控制芯片，电路大为简化，于是在无法判断电源控制芯片好坏（笔者手头无此件）的情况下。对其外围电路进行地毯式排查。当查至尖峰吸收二极管VD612时，发现VD612击穿，换用同型号二极管后开机，故障依旧。电源部分的元件已通查一遍。维修陷入困境。万般无奈。只得回过头来再查负载电路。再次断开R445，在C640两端接入一只220V／100W灯泡开机，灯泡依然不亮，但发现灯泡的钨丝随着指示灯的闪烁发出极其微弱的暗红。测灯泡两端电压较此前略有升高。此时。另用一只220μF／200V的电容并联在C640两端。同时将旧C640取下，开机，灯泡点亮，测灯泡两端电压为110V正常，测其他各路电压均恢复正常。复测电源控制芯片各脚电压：①脚为0.68V，②脚为0.03V，③脚为5V，⑥脚为12.6V，均稳定无波动。拆下原机C640测试，已无容量。换为新电容，恢复行供电，通电试机，图声正常。

　　事后回顾整个检修过程。第一次在C640两端并联电容时，因为VD612尖峰吸收二极管击穿的故障尚未排除，开关电源不工作是VD612击穿造成的：而在C640两端并联电容无效后，只是将并联的新电容拆下，并未将旧C640拆下检测容量。误认为该电容正常，没有用替换法将其换下，这就为后来的曲折检修埋下了伏笔。在查出VD612击穿，并用新管更换后电源仍不工作，其原因应是C640失容所造成。这就导致了翻来覆去在T601初、次级探查故障原因的曲折过程。
