故障出现时，测三个视放管集电极电压均为180V，基极均为7.6V，发射极电压为7.8V，三个视放管均截止；测TA769823脚为9.3V左右，③脚为4.4V，④脚为4.3V。图像正常时，视放管集电极电压为140V左右，基极电压为7.3V，发射极为7.1V，TA769823脚电压为5.8V，③脚为4.4V，④脚为4.3V，查TA769823脚的外围元件完好，更换TA7698与23脚外围元件不奏效，断开字符显示电路也如此。

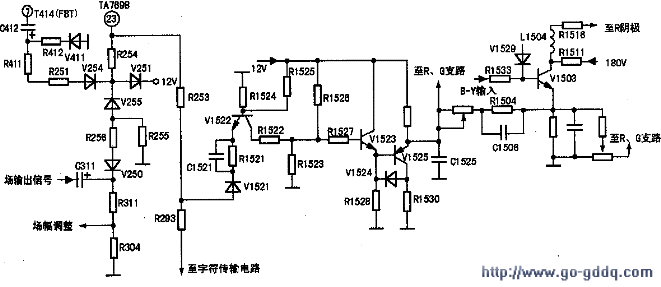

　　从彩电在正常和故障时TA7698③（亮度信号输入）、④脚（亮度控制）电压未变来看，机外亮度通道与亮度控制电路是没有问题的。从更换TA7698故障不变且故障时①脚（亮度信号输出）电压达9.3V来看，故障点应在N201（TA7698）23脚外接电路（见图）。比如，行频耦合电容C412（0.47μF）严重漏电，过高的行逆程脉冲（原作为行消隐信号）经V254整流后，通过R254加至N20123脚，并同时经R253加至预视放电路。

　　另外，场输出电容C311漏电或：R304、R311开路（虚焊），就会有较强的场脉冲（原作为场消隐信号）通过V250、V255、R254加至N20123脚；当钳位管V251反向漏电时，过高的电压也会通过R254加至N20123脚。以上都有可能使N20123脚电压升高至9.3V。9.3V电压还会通过R253、V1521、R1521，使预视放管V1522截止→V1523饱和导通→V1525截止→三末级视放管e极电位升高，导致视放管集电极电压升至180V，此时，由于视频通道切断，所以没有图像。有必要说明：这时视放管集电极电压虽为180V，但并未完全截止，否则不会有黄板光栅。这种黄色无图像光栅主要是视放暗平衡未调整好所致，因此，只要按上述线索分别断开V251、V254、V255进行检测、确认，故障一般都能排除。
