开机图像正常，随即满屏噪波，周而复始，但伴音始终正常。调整RFAGC可调电阻故障无改善，看来与中频以前的电路无关。此系转修机，原技术员已从中频以前电路做了彻底检查，为了不重蹈前技术员的误区，分别从AV1、AV2、AV3端口输入图像和伴音，故障依旧。调整检修思路，重点查NQ501（TA8783N）小信号处理电路及外围元件，发现行频有“吱吱”叫声，并随图像周期闪烁、变化。是否NQ501的37脚500kHz晶振频率发生偏移呢？换上正常机子止的500kHz晶振试机，还是不能解决问题。

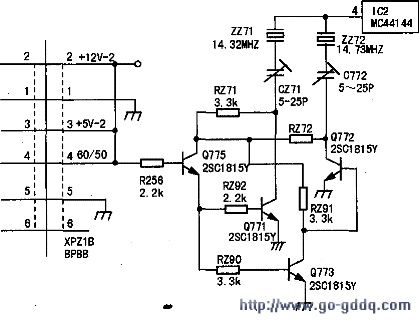

　　仔细分析电路图，根据故障现象，应该把目标锁定在数字梳状滤波器单元电路。从XPZ1B插件④脚排查到Q775、Q771、Q773、Q772，检查是否有问题（见图）。CZ71、CZ72是两只5pF／25pF半可变电容器，极易在恶劣环境下造成氧化漏电，使ZZ71、ZZ72晶振频率产生偏移，因此对CZ71、CZ72进行代换是非常必要的，一般代换后，图像即会恢复正常，行电路也不会再“吱吱”响。
