观察此机几分钟后能出现正常的光栅和图像，稍有偏色。据机主讲。拿到别处修过。说是显像管毛病修不好。

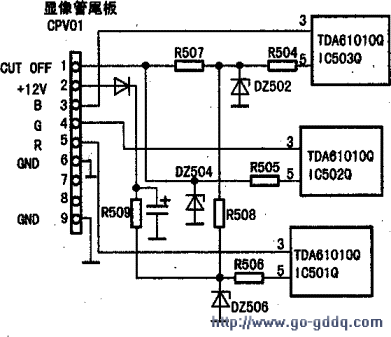

　　笔者仔细检查，显像管发射能力正常。没有碰极；开机后在没有正常光栅时测显像管的红、绿、蓝三枪的电压均为188V左右。显然未工作。原尾板电路如上图。插件CPV01的③、④、⑤脚都是0.6V，三个枪都没有工作，视频处在关闭状态。TDA61010Q⑤脚为黑电平检测，显像管尾板插件CPV01的①脚电压为3.4V，有正常光栅时为6.8V。从此处想到能不能提高该脚电压打开视频关闭的问题？用一只5.6kΩ电阻把CPV01的①、②脚+12V连接，触碰后并没有接上，显像管立刻亮了起来，光栅图像一切正常。关闭后重新用这只电阻反复试了几次，效果都很好。说明只要在开机后给显像管尾板（2PV01插件的①脚+12V的脉冲，就能使视频关闭状态打开。于是，笔者设计了一个小电路来解决这个问题（见下图）。

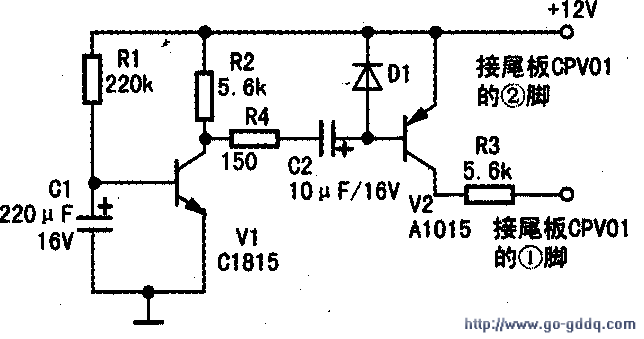

　　本电路分两部分：1、V1、R1、R2、C1组成的延时电路约延时三四秒后，V1导通；2、V2、C2、R4、R3、D1组成脉冲电路，当V1导通时，V1的集电极电位降到接近0V，这时+12V电压经C2、R4、V1到地，V2的发射结正向脉冲使V2瞬间导通，给尾板CPV01的①脚一个+12V的脉冲，打开视频关闭的状态。实践证明，这个脉冲来得过早是不能打开视频关闭状态的。D1的作用是在电源关闭后，C2通过D1、R2、R4放电，为下次开机作好准备。
