此机采用TDA9381P超级芯片，其故障的主要表现是，刚开机时能够正常工作，不久呈现黑屏。且伴音时有时无。检查IC201（TDA9381P）引脚故障状态龟压值与正常工作时的电压值分析发现。

　　TDA9381P行激励电压均为正常值0.4V.试遥控开/关机，（32）脚和行推动管b极的直流电压均能在0.4V/0V间转换，但行推动管c极电压始终为12V,行输出管b极电压也始终为Ov，因此可初步判断行推动级不良。经检查未见异常元件，根据检修经验试将行推动管换新后，故障依旧。

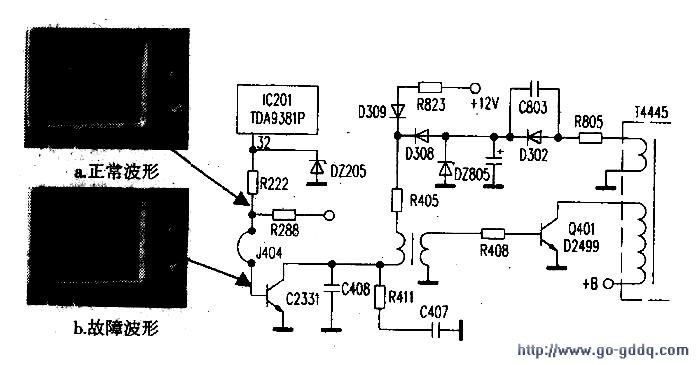

　　根据故障特点，改用示波器观察IC201（32）脚和行推动管b极信号波形时发现，在故障出现初时行推动管b极信号波形加附图中b所示，正常波形如附图中a所示，试遥控关机时波形消失，再遥控开机时故障波形又出现。正待进一步检查分析时，突然Q401（D2499）行输出管击穿损坏。Q401独立焊接在电路板上，没有安装散热片。将新的行管加装热片更换后，整机一直工作正常，故障不再出现。
　　
　　小结：在该机中，行推动级电压由开关稳压电源输出的+12V电压供给，待机输出级正常工作肘。D302整流输出+16.5V电压，使D309截止，此时行推动管C2311c极工作电压为16V.由T444S行输出变压器供电，见附图。在正常待机状态下。IC201（32）脚输出电压为Ov.行推动管截止，其c极电压为12V。

　　在本例故障中，由于Q401行输出管没有加装散热片，长期工作后易使行输出管因热稳定性能变差，出现无规律截止现象，进而使行输出级不工作，故呈黑屏。同时因D302无输出，行推动管c极电压便下降到+12V。此时由于IC201仍处于工作状态，故IC201（32）脚仍有正常的直流电压输出，但加到行推动管b波形改变。这一点检修时值得注意。

　　在该机中，整机小信号处理等电路的工作电压是由开关稳压电源提供，不受行输出二次电源影响，但由于行输出级不工作，无行逆程脉冲产生，TDA9381P（31）脚无沙堡脉冲形成，故图像检波异常，伴音时有时无。因此，行输出管截止，无沙堡脉冲形成，致使行激励信号波形改变是TDA9381超级芯片彩电的一个特有现象，也是造成黑屏故障的一个主要原因。而在该机中引起行管不能正常工作的主要原因，则是行输出管没有加装散热片。
