据机主讲，这台彩电曾被两位维修人员检修过。两人均判断为显像管损坏。机主说，第一位维修员来后将电视机尾板上的九只三极管均代换过，加速极电容C519也更换了，第二位更换了CPU（TCL掩膜产品M11VIP）和X001晶振等，均无效。

　　开机后，观察到红灯亮，用遥控开机，听见高压加电声，灯丝在2秒后点亮，证明该机行扫描电路及电源基本正常。用数字表测从OM8838（IC201）输送到尾板上的三基色信号电压均为0.2V，三阴极电压均为208V左右，表明显像管已深度截止。

　　此机为了精确控制显像管的暗平衡电流，在RGB输出极前面设置了“连续阴极校正”电路。用数字表检测IC201 18脚电压在2.8V～2.9V之间波动，证明IC201未收到符合IIC总线的设定电压，导致三基色无输出。而引起18脚电压低的原因多是视放管损坏、阴极电流检测管开路、加速极电压低、显像管某个阴极老化、碰极等。第一位维修员已对这几只可疑元件进行过更换，加速极电容也换过，看来只有显像管了。决定查看显像管究竟坏在哪里？开机，轻轻转动高压包上的加速极电位器，直到屏幕上出现暗灰色光栅，并带有全屏稀疏回扫线。仔细观察屏幕上的暗灰色光栅，发现并无任何偏色现象。继续转动电位器，至光栅发白，也未发现任何偏色现象。为了检验三阴极的老化程度，断电后，先对高压进行放电，轻轻拔下显像管尾板，用自制稳压电源输出6.3V直流电压供给显像管灯丝，3分钟后，用指针表测量三枪老化程度。结果红枪为4.2kΩ，绿枪为5kΩ，蓝枪为6.2kΩ，表明兰枪发射电子能力没有问题。同时，观察到光栅干净无偏色。对碰极的说法产生怀疑。

　　这样轻易判断显像管损坏，看来为时过早，不免对前两位维修者的修理过程产生了怀疑。先想到他们更换的元件质量是否可靠。重新购回正品BF869、BF423、BF422，代换原机管子，开机还是黑屏。

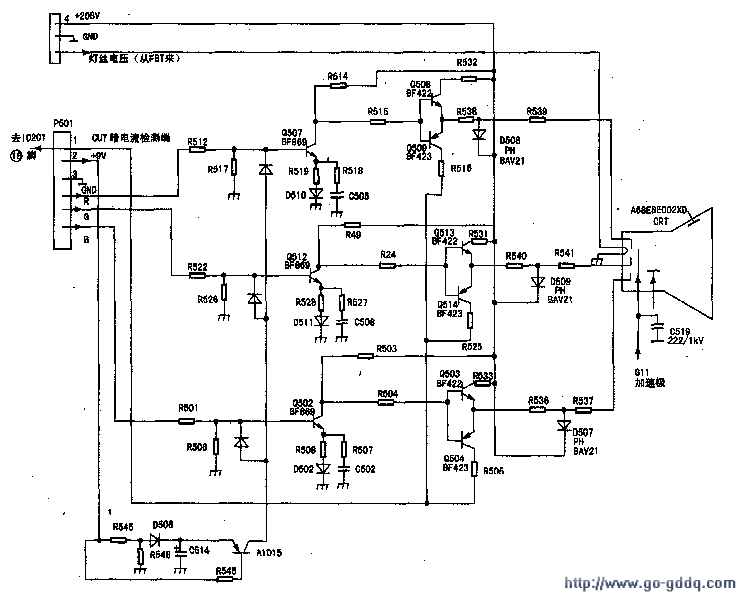

　　此时检测三阴极电压，发现蓝枪电位下降为195V左右。而黑电平检测端，即P501①脚电压由原来的2.8V上升到3.9V。仔细分析电路（见图），黑电流反馈信号分别接在Q509、Q514、Q504的发射极上。引起三管反馈检测异常的原因。除了上面讲到的外，如果其他原因使三管中的任何一只管工作异常，都无法产生正常的暗电流，也致使OM8838无法输出正常的三基色信号。从图1看。最能引起三管工作异常的除了BF869和BF422外，还有三只保护二极管D508、D509、D507，而其余管子均为新换的。焊下三只二极管测量后发现D509反向电阻约10kΩ左右，已经损坏，将其更换后，开机，随着行变内一阵轻微的“吱吱”声，光栅出现。

　　此时检测P501①脚电压上升到11V左右，IC201 18脚电压上升到8.14V，三基色输出端在3.2V左右，三阴极电压在115V左右波动，此时调整加速极电位器，使其电压在145V左右即可。接上天线，开机，一切正常。
