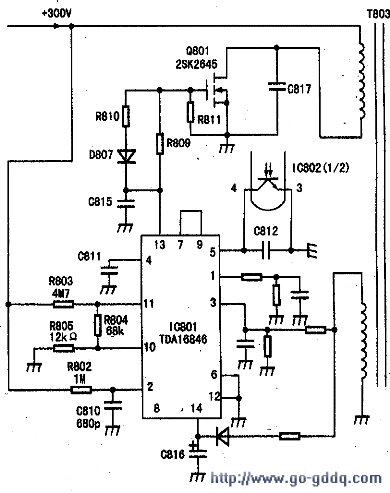

附图是TCL彩电采用TDA16846系列光耦直接取样的典型开关电源，IC801（TDAl6846）的工作原理已有介绍（参见《家电维修》2003年第11期13页），现就TDA16846的⑩、11脚在TCL系列机中的功能作一简述。⑩脚原本为故障比较器，其门限值设定为1V，若该脚电压≥1V，内部电路动作。关断13脚的PWM驱动方波输出。使外接大功率MOSFET管截止，在此处被TCL用作市电过压保护之用。而11脚系初级电压检测端，在TCL机中作为欠压保护之用。若输入检测电压＜1V时，内部电路动作。关断13脚驱动脉冲输出，实施保护停机。

　　该两只引脚在TCL机上的工作过程大致是：R803～R805对+300V进行分压，从R805上取样供⑩脚过压保护检测端。

　　若市电升高，则⑩脚电压按比例上升，升到≥1V时，该脚内部电路动作，关断13脚的PWM驱动方波使Q801（2SK2645）截止而保护停机。R804、R805上的电压为11脚取样电压，若11脚小于1V，其内部电路动作，关断13脚驱动脉冲输出，Q801截止而停机实施欠压保护。再来看“实例”中，“……测量IC801/TDA16846各脚电压，……⑩脚为1.04V，11脚为5.45V……检查并代换TDA16846及其外围元件均不能排除故障”。从文中可以看出：IC801⑩脚已大于1V，明显已实施过压保护停机。

　　再看“实例”中“……仔细检查⑩脚外围元件，未发现故障元件”，既然前面已代换TDA16846，说明IC正常，是什么原因导致IC801⑩脚电压居高不下呢？⑩脚电压升高，原因不过是K803、R804阻值减小，或R805阻值变大，因故障时11脚为5.45V较高，说明R804阻值减小。R804、R805均已检测过，只有较为特殊的R803（4.7MΩ，1/2W）变质的可能性最大，因一般万用表测量兆欧级电阻时误差大且不准确，不足以测出R803的真实阻值。本故障仅需换用一只优质电阻（4.7MΩ，1/2W）代换R803，故障即可排除。
