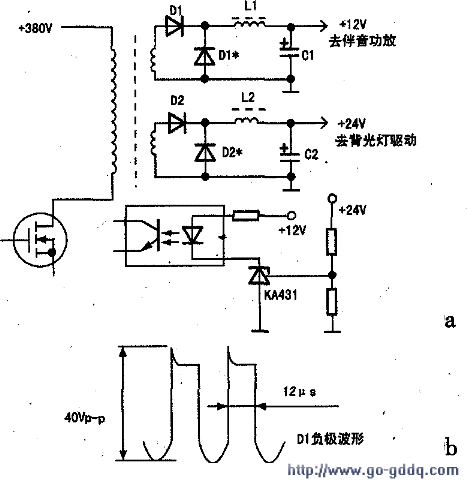

首先，检查伴音功放输出电路的工作条件，发现功放集成电路（TDA1517）⑦脚供电电压慢慢下降，当电压从11.8V降低到10.6V时，伴音消失。摸集成电路的表面温度，没有过热的现象，排除器件本身的问题。顺着+12V供电来源检查，发现是开关电源输出的+12V电压在逐步降低，根据电路原理分析（见图a），怀疑滤波电容器不良。测试电容器上纹波，没有发现异常，又怀疑是整流二极管D1的正向电阻变大，导致输出电压降低。用DC（直流）耦合方式，分别测试整流二极管D1的正极和负极的脉冲电压正向值（大于零的部分波形，见图b），其差值小于0.7V，排除二极管本身问题。检测发现，+12V电压下降时，二极管的负极输出脉冲电压始终稳定在40Vp-p，开始有一点疑惑不解。仔细思考，想到电源是采取PWM（脉冲宽度调制）方式稳定电压输出的。把分析转移到测量脉冲电压占空比上，果然发现二极管D1输出的PWM脉冲电压高电平期间的宽度是缓慢变窄的，从正常时的大约12μs，减小到大约11μs，正是这个小小的改变，使+12V电压下降，由此判断问题出在稳压控制反馈回路。首先试换稳压取样误差放大集成电路KA431，再继续观察，故障消失。

　　此外，该机的背光电路+24V供电和+12V电源的工作原理完全一样。当12V降低时，+24V也跟着降低，背光灯的亮度也会有所下降。但是变化过程缓慢，不易察觉。

　　测量注意事项：

　　1、市电隔离

   如果需要测试开关电源的热板电路波形。一定要使用隔离变压器给电视机和示波器供电，如果没有条件隔离供电，应该保证示波器的接地线断开，同时保证人体与大地或市电的零线之间没有电流回路，否则可能产生严重后果，导致触电或烧坏示波器。

　　2、探头衰减与耐压

   建议使用10：l的衰减探头或将探头衰减开关拨到10：1位置（测试开关管集电极波形时一定要衰减后再测试），避免电路中的高压脉冲损坏探头或示波器的Y轴输入电路。
