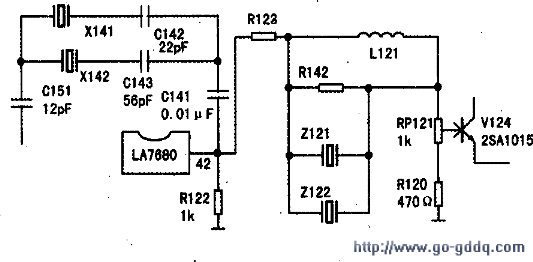

该机为LA7680芯片，此故障系TV通道输入故障。用示波器监测LA7680 40脚输入波形，故障出现时该脚波形幅度变小且失真。监测LA7680⑦、⑧两脚波形及电压均稳定，42脚视频输出信号亦正常（相关电路见附图），但V124（视频射随输出）基射结电压在0.68V～0.704V间变化。当V124基射结电压升至0.7V以上时，图像失步，怀疑电位器RP121变值，用电压表监测RP121两端电压，电压在1.4V～2.06V间变化。此电压升至1.86V时，画面图像马上失步，怀疑RPl21的引脚似接非接。换为新件后试机，故障依旧。

　　为什么V124管基射结电压在故障前后有较大变化呢？

　　LA7680 42脚通过R123、L121、RP121与V124的基极相连，42脚电压在一定程度上影响着V124的工作状态。测42脚电压基本稳定，这与V124基射结电压变化似乎矛盾。

　　再分析42脚外接电路，其输出信号分成两路：一路经R123、L121、RP121分压加至V124；另一路经C141、C142、C143送至由X141、X142、V141等元件组成的伴音带通滤波电路。继续监测两支路各元件端的电压，发现X142的输入、输出端与地间电压在故障时变化幅度最大，随着图像的变化，输入端在0.08V～2.26V间变化。输出端在0.02V～2.82V间变化，怀疑X141、X142、V141等元件漏电。

　　逐一拆下上述元件，并随时监测RP121两端电压。当拆下X142时，RP121两端变化微小，同时电视画面十分稳定，图像颜色好转。测量X142的各脚对地电阻时，发现其信号输出脚对地电阻在100Ω至60kΩ之间变化。换用一新的X142后，故障排除。

　　复测X142输入端、输出端与地间电压为2.89V。
