检测电源和各路负载，都无直接性短路。断开行限流电阻R423，在+B端接100W灯泡做假负载开机，+B电压145V正常。取掉灯泡，在断开的R423两端串人万用表电流挡开机，行电流为0.4A左右，且光栅正常不再关机。插上天线试看，随着图像的出现，行电流从0.4A上升至0.8A～1.0A，当超过1.0A时立即自动关机。关断电源，拔掉天线后重新开机，此时电流又回落到0.4A。在反复试看的过程中发现，把频道置于本地台，插上天线试看时不再关机，但行、场幅都有频繁的收缩现象。随着行、场收缩，行电流在0.4A～0.85A之间波动。

　　上述现象表明，该机自动荚机是行电流过大引起，且电流的增大与天线输入电台信号的强弱、亮度的高低有关。受此现象的启发，调低亮度、对比度观察，只见行幅收缩量减弱、次数变少；反之，收缩频繁、剧烈。

　　冷静分析后认为。调低亮度、对比度后。显像管的束电流减小，行电流必然会降低。显像管的柬电流是由自动亮度控制电路来调节的，如果该电路工作不正常，当图像信号中亮度增高时，不能自动削减显像管的束电流，把它限制在一定范围内，就可能导致行电流大范围上升。

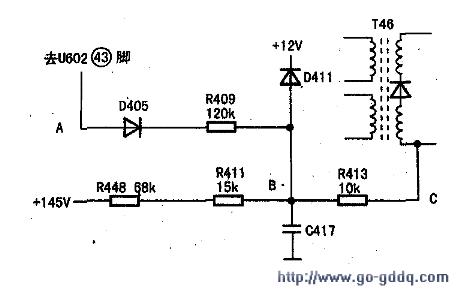

　　该机自动亮度控制电路如附图所示。分别断开R413、R411、R448、D411、R409等检测，发现钳位二极管D411（1N4148）正、反向阻值均为0.5kΩ，已变质。用同型号管子更换后，开机一切恢复正常。

　　该机ABL误差取样电路由R413、R411、R448、D411、R409等构成。正常情况下，当屏幕光栅较暗，显像管电流较小时，C点电压较高，R413、R411、R448上的压降较小，由于D411的限幅作用，B点电压被钳位在12V，此时D405因负端电压升高而截止，ABL束电流自动控制电路不动作。当图像信号中亮度成分升高使显像管束电流增大时，C点电位下降，B点电位同时也下降，当B点电位低于A点0.7V时，D405由截止变为导通，ABL电路起控，使显像管的束电流得到限制。当D411反向漏电时，它就失去了对B点电压的钳位作用。在显像管束电流升高后，C点和B点电位均下降时，由于D411反向漏电（此时已类似于一只0.5kΩ的电阻接进了电路），不能阻断+12V电压窜人到B点，就会使B点始终保持高电位，D405无法正向导通，丧失对束电流的控制作用，导致束电流增大，行电流上升。

　　由于该机电源部分采用了新型STR-W6756集成电路，其⑥脚为过电流信号检测输入端。当某种原因引起电源负载过电流时，开关变压器次级各绕组上的电压都会降低。如果⑥-⑦绕组经二极管整流后，送往电源集成块⑥脚的电压下降到0.73V时，⑥脚内部振荡器停止振荡，电源无输出电压，从而保护性关机。
