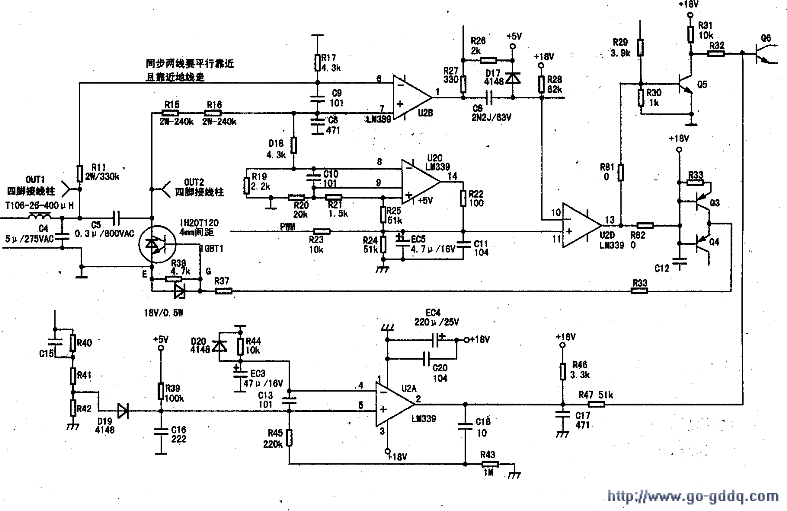

当电磁炉出现以上故障时，检修范围在电压比较器、高压检测电路、浪涌保护电路、驱动放大电路。一般常见的为R15、R16（240KΩ/2W）和C8漏电等故障。维修前首先应测试整机供电电压和LM339各脚工作电压，以便维修时判断故障范围。切不可随意更换LM339等元器件，避免造成人为的“二次故障”。局部电路见附图，IC201各脚对地电压值及电阻值见附表。
表 IC201(S3P9434XZZ-DKB4)各脚对地电压值极电阻值
| 引脚 | 对地电压值(V) | 对地电阻值(KΩ) | 引脚 | 对地电压值(V) | 对地电阻值(KΩ) | ||||
| 待机 | 煮饭 | 红笔接地 | 黑笔接地 | 待机 | 煮饭 | 红笔接地 | 黑笔接地 | ||
| 1 | 0 | 0 | 0 | 0 | 11 | 0.08 | 4.3 | 15 | 1.3 |
| 2 | 2.07 | 2.07 | 150 | 6.2 | 12 | 3.08 | 3.06 | 35 | 1.4 |
| 3 | 2.04 | 2.04 | 20 | 6.2 | 13 | 3.6 | 3.59 | 25 | 5.5 |
| 4 | 0 | 0 | 0 | 0 | 14 | 4.25 | 4.25 | 27 | 6 |
| 5 | 1.74 | 1.74 | 95 | 6.2 | 15 | 3.02 | 3.01 | 90 | 6.1 |
| 6 | 1.74 | 1.74 | 90 | 6 | 16 | 1.74 | 0.46 | 100 | 6.1 |
| 7 | 4.85 | 4.85 | 4.3 | 4.3 | 17 | 1.59 | 1.59 | 85 | 6.1 |
| 8 | 1.2 | 1.2 | 3.8 | 4 | 18 | 1.72 | 1.71 | 85 | 6.1 |
| 9 | 3.06 | 3.06 | 35 | 1.2 | 19 | 1.72 | 1.73 | 90 | 6.1 |
| 10 | 3.08 | 3.08 | 35 | 1.2 | 20 | 4.35 | 4.35 | 70 | 46 |
1、测试整机电路中C2对地电压（正常应为+310V）、C92对地电压（正常应为+18V），1190（7805）输出端对地电压（正常应为+5V）是否正常。如不正常应先检修整机供电电压。
2、测比较器LM339（U2A）②脚输出端电压为+10V（正常为+0.2V），U2A由低电平变为高电平。再测U2A⑤脚同相输入端电压上升为+5V（正常为+3.2V），因⑤脚电压上升，故U2A快速翻转，其②脚输出端由低电平变为高电平，使Q6开关三极管导通，Q3、Q4兰极管截止，造成脉冲信号无法输入，驱动放大电路IGBT停止工作。
3、由于测U2A⑤脚同相输入端电压上升，故障范围应在浪涌保护电路上。经检查发现小贴片电阻R42脱焊，重焊R42后，故障排除。
4、若R42重焊后故障未排除。可在U2A⑤脚同相输入端对地并联上一只5.1kΩ电阻，使整机恢复正常。
