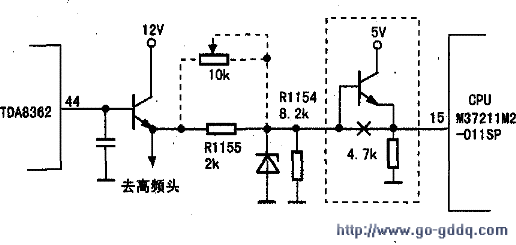

有关电路见图,测量CPU(M37211M2-011SP)②脚(场脉冲人端)电压仅为1V,该脚外接一级倒相放大管,场脉冲应为负极性,故该脚电压应为高电平,1V显然太低。断开外电路,测该脚对地电阻为1.5kΩ,属于漏电。试在上拉电阻R1186(10kΩ)上并联一只1kΩ电阻,②脚电压上升到3.2V,字符恢复正常。随后发现此机还有自动搜索不存台的毛病,测CPU15脚(AFT输入)对地也有1.5kΩ左右漏电电阻,用附加上拉电阻的方法不能奏效,故增加射随器(见图1虚线框内),对AFT输入信号进行电流放大,抵消漏电的影响。由于增加三极管后,AFT信号降低了一个PN结电压,使自动搜台漏存,故又在R1155(2kΩ)上并一只10kΩ的可调电阻,调整此电阻。使TDA836244脚为4V时,CPU15脚电压刚好为2.5V。试进行自动搜索,测CPU15脚电压变化范围在0V~5V之间,搜存效果良好。
本例中,若用两级射随,即先加一级PNP射随,再加一级NPN射随,就可免去附加的可调电阻,效果更好。
