此机有时收看正常，有时在收看中不定时出现蓝屏故障，同时伴音消失，且故障发生频率越来越高，原来一天发生一次，且时间短暂，后来一天发生多次。

　　蓝屏控制功能意在无电视信号时，显示蓝屏和采取静音措施，避免屏幕上噪扰点和喇叭发出的噪声影响观众视听。

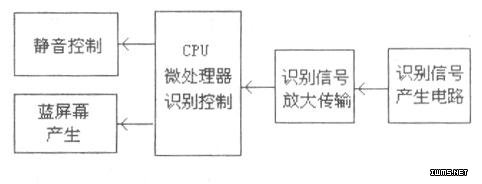

　　常见的蓝屏电路框图如右图所示，由识别信号产生电路、识别信号传输电路、微处理器内部识别电路、蓝屏产生电路和静音控制电路组成。识别信号产生电路产生识别脉冲或电平，通过传输和放大电路送到微处理器的识别端，微处理器根据识别脉冲和电平判断有、无电视信号，当识别到无电视信号时，启动篮屏控制功能，同时采取静音控制措施。

　　识别信号产生电路产生的识别信号有两种：一种是同步脉冲识别信号，全电视信号经过同步分离后，产生行同步信号，经过传输、放大电路送人微处理器的识别电路，进行识别；另一种是高、低电平识别信号，识别信号产生电路根据是否接收到电视信号而产生高低电平，送到微处理器的识别电胳，进行识别。

　　蓝屏产生电路也分两种：一种是微处理器设置蓝屏产生专用引脚，将控制电平加到视频放大或解码电路，迫使蓝色视频放大电路导通，显示蓝色；另一种是通过蓝字符电路产生蓝屏，将蓝色字符信号加到视颁放大电路，使屏幕显示蓝色。为了得到纯净的蓝屏，有的机型在蓝屏产生端还设有视频信号静噪电路，对视频放大电路进行控制，切断或短路视频信号。

　　蓝屏电路引发的故障分两种：一是无电视信号时无蓝屏显示；二是有电视信号时出现蓝屏。造成蓝屏故障原因较多：一是电视信号接收电路发生故障，造成接收信号弱或频率偏移，致使同步分离电路无法产生行同步信号或识别电压；二是识别信号产生、传输电路出现故障，致使识别脉冲和电压无法传送到微处理器的识别端；三是微处理器识别电路内部损坏；四是蓝屏产生端子外部电路有故障。

　　检修拔屏故障时，首先对故障现象进行观察和分析，如果发生蓝屏故障时，静音电路随之启动，是识别信号产生、传输、识别电路故障；如果发生蓝屏故障时，伴音正常，则是蓝屏产生电路故障。检修时，区分蓝屏故障；直围可采用以下两种方法：

　　一是从蓝屏产生端采取揩施，判断是电视接收电路故障还是蓝屏控制电路故障。微处理器蓝屏产生引脚，大多采用高、低电平的控制方式，有的机型高电平时产生蓝屏，有的机型低电平时产生蓝屏。通常断开蓝屏产生端与外电路的连接，即可达到解除蓝屏控制的效果，如果仍不能解除蓝屏，根据其高、低电平控制原理，采取并联上报电阻或下拉电阻的方式，使微处理器产生端强行置于无蓝屏控制状态，解除蓝屏观察图像。如果解除蓝屏后，屏上图偬正常，说明电视机接收电路正常，故障在蓝屏控制电路中；如果解除蓝屏后，屏幕上图像扭曲、跑台，则是电视信号接收通适中的中、高频电路有故障。

　　二是从微处理器识别脚采取措施，判断是识别信号产生、传输电路故障还是徵处理器识别控制电路故障。采用行同步脉冲识别方式的微处理器，由于同步脉冲无法用普通万用表进行测量，有条件的用示波器观察微处理器识别引脚的同步脉冲是否正常，即可确定故障范围。如果是上门维修，可以采用替代脉冲的方式，用一只几千皮法的电容，一端接到字符电路的行逆程脉冲输入端，另一端连接到行同步脉冲识别端，用字符识别电路的定位行逆程脉冲替代行同步脉冲。如果替代后，蓝屏消失，则是识别脉冲产生和传输电路故障；如果替代后仍为蓝屏，则是微处理器内部篮屏识别控制电路故障。采用高、低电平识别方式的微处理器，诃通过测量识别端电平确定故障范围，也可在微处理器的识别脚外部，根据其高、低电平识别原理，采取并联上报电阻或下拉电阻的方式，将其强行置于有信号的状态，如果采取并联上拉电阻或下拉电阻后，蓝屏消失，则是识别电尼产生和传输电路故障；如果仍为蓝屏，则是微处理器内部蓝屏识别控制电路故障。

　　康力CE-5468-5彩电微处理器型号为TMP47C837（IC801），篮屏产生脚为（41）脚。该脚在正常收看时呈高电平，蓝屏时为低电平。测得（41）脚电压很不稳定，在1.2V～4.5V之间变化，超过2.5V，电视机正常收看；低于2.5V，产生蓝屏现象，同时伴音消失。首先断开IC801（41）脚与外部电路的连接，故障依旧，测量（41）脚外部电压仅1V左右，采用并联上拉电阻的方法，在（41）脚外部电路与IC801（42）脚（VDD）的5V电源之间跨接一只51Ω电阻，使（41）脚外部电路变为4.5V（高电平），篮屏消失，图像正常。由于微处理器未收到电视识别信号，采取了静音控制，故伴音音基极小。

　　该机与篮屏相关的电路如下图所示，IC801（36）脚为电视信号识别端，采用行同步脉冲识别的方式，从小信号处理电路TA8680（IC201）（43）脚输出的全电视信号，经Q208放大、CF203滤出第二伴音信号后分两路；一路经RI101、CI101送人AV/TV切换电路IC1101（TC4053）的（1）脚；另一路通过R829、R828、C816送到同步分离电路Q807的基极。Q807分离出的行同步信号经Q806放大后，送到IC801的（36）脚，经IC801内部识别后，从（41）脚输出蓝屏产生电压，有电视信号时，IC801（41）脚输出高电平；无电视信号时（41）脚输出低电平，同时采取静音控制。

　　IC801（41）脚外部有两条控制支路：一条是由D810组成的蓝屏产生支路，对IC201（27）脚（蓝色宇符输入端）电平进行控制。

　　IC801（41）脚为高电平时，D810截止，不影响IC201的（27）脚高电平，无蓝色字符输入；当IC801的（41）脚为低电平时，D810导通，IC201（27）脚变为低电平，迫使IC201输出蓝色视频信号，屏幕上显示蓝屏。另一条是由Q210、D212、QllO8组成的视频静噪控制电路。IC801（41）脚为高电平时，Q210导通，集电极为低电平，D212截止，对QllO8电路和AV/TV控制电路QllO6不产生影响；当IC801（41）脚为低电平时，Q210截止，集电极变为高电平，D212导通，将高电平加到QllO8的基极，QllO8饱和导通，将输入到AV/TV切换电路IC1101（1）脚的TV视频信号对地短路，保证蓝屏时屏上无视频信号产生的噪波点。

　　测量IC801（36）脚电压为1.2V左右，明显低于正常电压4.4V，测量（36）脚外部的行同步脉冲放大电路Q806和同步分离电路Q807，未见损坏元件，检修陷入困境。顺藤摸瓜测量IC801的（36）脚电压，发现（36）脚电压为1.2V左右，且上下波动，但Q806的集电极电压正常（4.4V），按照图纸显示二者是连接到一起的，由此判断Q806的集电极至IC801的（36）脚之间断路。顺着（36）脚向前查，发现IC801（36）脚未与Q806的集电极直接连接，而是通过插座与面板上的一个小电路板相连接，如下图虚线方框所示。

　　当SWl601拨向“开”的位置时，蓝屏功能打开，由Q807分离出的行同步信号，经Q806放大后送人IC801（36）脚，进行识别。当无电视信号时，无行同步脉冲输入IC801的（36）脚，IC801从（41）脚输出蓝屏控制电平。

　　当SWl601拨向“关”的位置时，蓝屏功能关闭，此时行逆程脉冲经Rl601、Cl601送入Ql601，放大后送人IC801（36）脚，替代行同步脉冲作为识别信号，由于行逆程脉冲不受电视信号的控制，不论有无电视信号，均有行逆程脉冲信号输入到IC801的（36）脚，IC801的（41）脚始终为高电平，取消了无信号蓝屏功能。

　　检查上述蓝屏开关电路，发现蓝屏开关SWl601已被用户拨向“关”的位置，此时本应无蓝屏功能，为什么还会出现蓝屏呢？估计由Ql601、Ql601等元组成的行逆程脉冲放大电路有故障，导致无行逆程脉冲信号输人IC801（36）脚。测量Ql601及其外部电路，发现Ql601漏电。Ql601漏电后，不但失去了对行逆程脉冲的放大作用，还拉低IC801（36）脚电压，无行逆程脉冲输入（36）脚，IC801（41）脚输出低电平，致使在电视信号正常的情况下，错误的产生蓝屏效果。将蓝屏控制开关SWl601拨向“开”的位置，蓝屏控制功能恢复正常，无电视信号时出现蓝屏，有电视信号时不再错误地出现蓝屏现象。

　　更换Ql601后，IC801的（36）脚电压恢复为4.4V，将蓝屏控制开关SWl601拔向关的位置，无论有无电视信号，均不再出现蓝屏。
