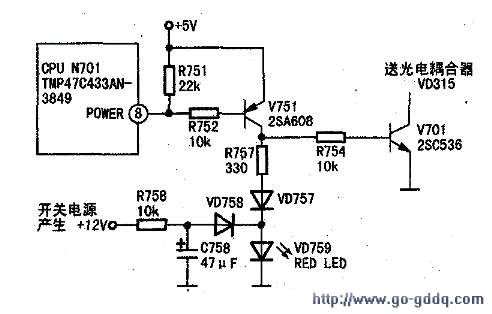

由上图分析开机过程为：通电后，CPU在未复位之前（由开机至复位完成时间持续约为1秒），其电源控制⑧脚（POWER）为0V低电平，V751饱和其集电极为高电平，V701饱和。主机开关电源不工作，VD759发光亮度大；当CPU复位后，⑧脚为5V高电平。V751截止，其集电极为低电平，V701截止，开关电源正常工作，产生+12V电压经VD3758加至VD759正端使该管发暗光，整机工作正常。

　　实测二次开机后，CPU⑧脚电压为0.6V，关机为0V，显然0.6V电压不足以使V751截止，故整机一直处于待机状态。查其外围电路无损坏，故初步断定CPU的开关控制部分损坏。

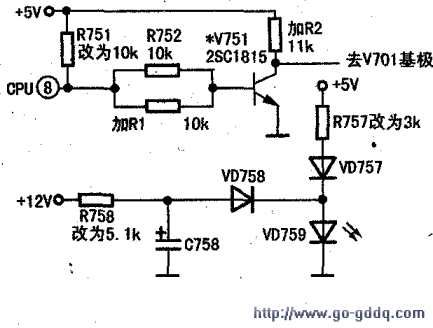

　　在开机状态下，人为使V751截止，该机可正常工作，试把R751减小至3.3kΩ，也无法使V751截止，为避免CPU彻底报废，不敢再换R751了，只得另觅他径。现在只要把0.6V的开机电平转成V701基极的0V，即可达到开机目的，决定把V751换成NPN管，改动电路见下图。

　　将V751换为*V751、去掉R754，把R757换为3kΩ，并把R757上端改接至+5V。改动元件可在印刷板上直接搭焊，用热熔胶处理好绝缘即可。这样开机后，CPU⑧脚可输出0.84V电压，到*V751基极为0.62V，足以使*V751饱和，实现开机的目的。但VD759在开机过程中亮暗变化刚好与原机相反，先暗后亮。
