接修一台已被报废的创维“富临门”8000-25TN型彩电（5P03机芯），套板试显像管良好，伴音正常，但开机黑屏。开盖发现，除管座板换过外，其余未见维修痕迹。此机采用TDA8361芯片，调高加速极电压后，出现满屏回扫线及淡薄的图像，字符正常，调亮度无任何变化，调对比度有反应。

　　该机为飞利浦机芯，其发生黑屏故障的原因主要有：1、沙堡脉冲形成电路失常；2、亮度、对比度控制异常；3、ABL电路异常：4、视放电路及场扫描电路异常。

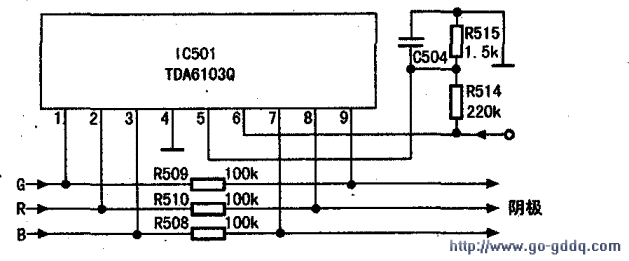

　　先测视放板电路（凭经验此部分易坏）三阴极电压均已达+170V，三枪截止。根据常年维修视放板经验，采用在路“对比法”测红、绿、蓝三个通道对地阻值一致。无异常。检查TDA6103Q⑤脚偏置电阻R514／R515正常（见图）。测IC101（TDA8361）38脚（沙堡脉冲）输出电压为0.4V左右，与正常值相符，但仍将此脚至行逆程脉冲支路详查一遍未果；查ABL电路元件，经查R326（330kΩ）已完全开路，换上一只同型号电阻后开机，故障依旧。

　　此机有些淡薄的字体及图像，光栅幅度均正常，故未怀疑场扫描有异常，但在遍查易损电路无果的特殊情况下，更换场块AN5521仍无效，检修陷入困境。于是，依次代换IC201（TDA4665）、TDA3666（基带延迟）、TDA6103Q均无效，难道沙堡脉冲幅度不足？代换了不可能怀疑到的行输出变压器，仍大失所望。

　　后再依次从头查起，测量IC10218～20脚三基色输出静态电压均为2.1V，动态电压在2V～4V间变化，属于正常。决定再详查视放板电路。仔细核查此板上各电阻阻值，三个通道对地阻值一致。再仔细检查IC501①、②、③脚外接元件时发现，三通道中100kΩ电阻（R508～R510）阻值竟为无穷大。更换三只电阻后故障排除。

　　在此总结一下检修此机的一些经验：

    1、断开ABL电阻R326对光栅无任何影响，只是接通R326，对比度要强一些。

    2、断开沙堡脉冲形成，此时也不黑屏，只是图像拉毛严重，右侧有一垂直黑边带干扰。

    3、将视放板上三只损坏电阻只更换一只，则相对应的单色带回扫线光栅。其余两阴极电压达+175V以上。单色光栅阴极正常电压为+125V左右，也非黑屏。
