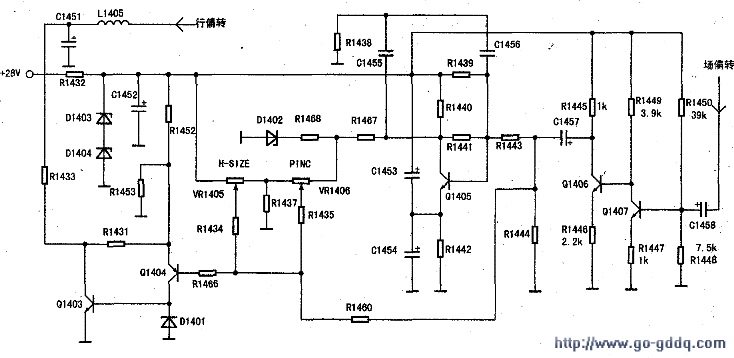

根据故障现象，怀疑枕形失真校正电路出现故障。电路如图所示。开机，分别调节vRl405与VR1406，图像行幅有反应，说明Q1403与Q1404等工作正常，重点检查Q1405～Q1407等相关电路。将VR1405与VR1406调回原处，测量Q1406各极电压为UB=16.8V、UE=16.1V、UC=16.2V，由电压值可知Q1406处于饱和状态，工作状态不正常（正常为放大状态），怀疑是Q1407处于截止状态所致。

　　测量Q1407的电压为UBE=0V、UCE=0V、UB=3.8V、UC=16.8V，由电压值可知，Q1407处于截止状态不正常（正常为放大状态），检查Q1407周围元件，发现R1447的阻值为无穷大，不正常（正常为1kΩ），表明R1447的确开路。用一只1KΩ的金属膜电阻代换，通电试机，图像完全正常。
