拆开检查，发现主保险未坏，但主板上集成块LM339已炸裂，加热线圈已烧黑，控制板与主板间六根线已烧断三根。

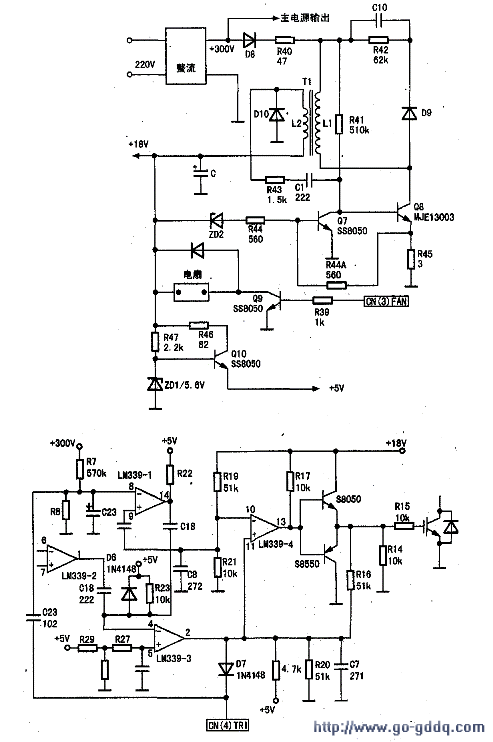

　　拆下主板，发现敷铜板也有几条线烧断，原因是控制板到主板六根排线搭在加热线圈盘上，长期加热将部分低压供电线烧短路所致。此炉单片机型号为SN8P2501BPB，外围无晶体件，用的是开关电源。先更换炸裂的集成块LM339，将所有烧断线一一接通，加电仍无反应。参照电路板，绘制电路图如上图所示。

　　工作原理：整个低压电路输出两组电压：+18V和+5V，如上图所示。300V电压通过隔离二极管D8，保护电阻R40及T1初级线圈L1加至Q8集电极。开机瞬间，300V电压通过启动电阻R41加至Q8基极，Q8导通。L2感应电压通过R43、C1正反馈电路加入Q8基极形成振荡。当L2上正下负时，整流二极管D10截止：当L2上负下正时，D10导通，通过L2和18V负载回到D10正极接地端，在电容C正端得到+18V电压输出。ZD2、R44及Q7是取样、稳压、放大电路。当18V电压升高时，ZD2稳压管两端电压不变，变化的电压加到Q7发射结，加强Q7正向偏压，Q7导通加深，集电极电压下降，使Q8基极电位下降，Q8趋向截止，电流减小使输出电压降低；反之亦然。+18V电压通过R46、R47及ZD1和Q10稳压，在Q10发射频输出+5V电压。

　　故障排除：去掉加热线圈。加电测得R40左端有300V电压，右端无电压，确定R40被烧坏，说明有短路元件。经检查Q7、Q8均烧坏，进一步检查ZD1也烧坏，更换坏件后，加电测试+18V电压基本正常，无+5V电压，R46冒烟，立刻关电源。

　　仔细检查，发现控制板上+5V电压瓷片退耦电容（104）短路，更换该电容后两组低压恢复正常。

　　接上加热线圈，开机主保险立即烧坏，说明电路不正常，怀疑加热线圈短路。换用新的加热线圈和门管，开机几秒钟，主保险又烧坏，检查门管也烧坏。由于连续烧坏两只门管，感觉此故障棘手，分析主电路板存在故障。绘制电路图如下图所示。

　　从下图中看出，保护电路、工作驱动电路均用一块LM339集成块完成。只要比较器输入电路相差10mV,输出状态即可翻转。当其反相输入电压比同相电压高时，输出为低电平；当其反相输入电压比同相输入电压低时，输出端内部处于开路状态。要输出高电平，必须加上拉电阻。高电压的幅值大小取决于上拉电阻接法及对地分压电阻的大小。为防止烧门管暂不装门管和加热线圈，开机测量驱动输出对地电压已接近18V，LM339-4 13脚也接近18V怀疑推动管S8050损坏。焊下后测量是好的，又加电测量LM339-4⑩脚为3V，11脚为4V，反相比同相低，内部处于开路，18V电压通过R17加入13脚。进一步检查LM339-4⑩、11脚外围元件，查出D7二极管短路。更换后，测驱动级双基极和双发射极电压几乎都为0V，⑩脚电压不变，但11脚电压为0V，输出低电平，认为故障已排除。装上门管和加热线圈后开机，操作面板指示灯正常但放上锅后不加热。D6根据电路进一步检查LM339-3输入端外围元件，查出D6二极管短路。更换D6后电磁炉恢复正常。
