低音炮接入信号无声音
来源:本站整理  作者:佚名  2010-09-22 07:28:57

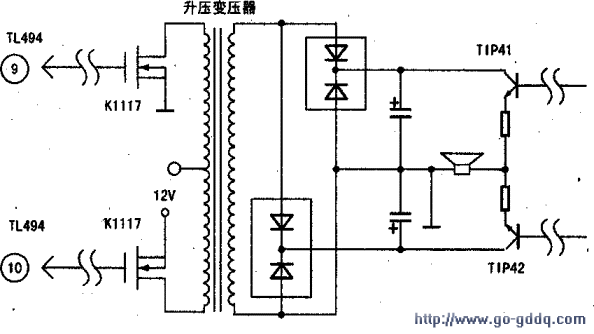

  测量功放管无供电电压,查升压电路,发现两只升压三极管均损坏。换上两只正品K117,接通电源十几秒钟,后换的升压管就热得烫手,检测其他元件无问题,怀疑TL494损坏,引起升压管工作不正常,但换新TL494,故障依旧。拆下升压管,用示波器测量TL494⑦、⑩脚有正常波形输出,见下图,这说明TL494工作正常。再焊上升压管。瞬间接通电源测量波形,看到⑨、⑩脚输出的波形幅度虽然降低(这是12V电压下降的原因),但波形还是方波,而测量升压管漏极波形时,看到波形已严重畸变。驱动脉冲正常。升压管也没有问题,次级又无短路,为何升不了压且升压管非常热?难道是升压变压器有问题,仔细查看,发现初级线圈相邻两线间有一黑点,把有黑点的相邻两线分开,看到在黑点处两线圈的确击穿短路,用绝缘漆把损坏处处理好,接上电源,低音炮恢复正常。
