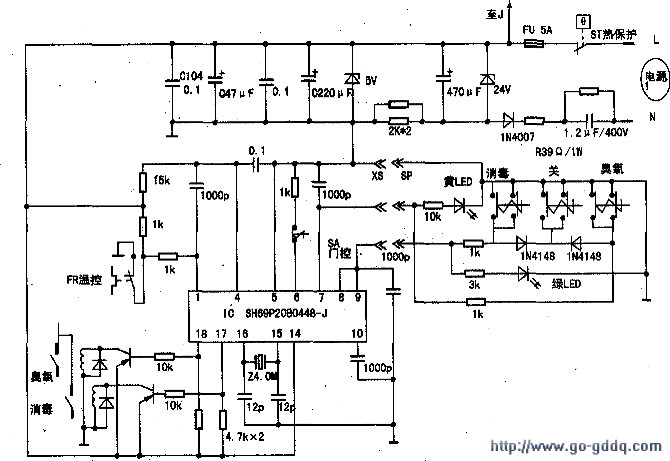

为了排除误判断，拆开臭氧发生器对应的线帽，将臭氧发生器单独接人市电试验，臭氧管立即产生强烈的蓝色电弧，表明电子板有故障。为了避免修理电子板的盲目性，同时也为了以后有个技术资料建档，笔者按图3绘出了电路控制原理图（见下图）。

　　下图电路有交流和直流部分。交流由火线L到过热保护器ST、熔断器FU、驱动继电器J触点再分别到负载：

　　消毒石英管和臭氧发生器；直流由阻容器件将市电作第一级降压、限流、半波整流、滤波、稳压成DC24V，再经二级降压、滤波、稳压成DC5V的IC工作电源。电子控制、保护器的核心是18脚的IC：SH69P20B，通过插件①脚连接温控FR、⑥脚连接门控SA，⑤、⑦、⑨脚连接启动板，17、18脚是驱动（低电位有效），所以只要FR、SA任一处开路，IC就不受启动2控制，17、18脚就一直为高电位。

　　由于故障现象是臭氧发生器不工作，测量17脚电位为20.5V，18脚电位是23.5V。曾误判、更换vT8050，不见效。

　　分析下图，更换IC，控制3能恢复正常，但仍关闭不了消毒石英管和臭氧发生器，测量图6中间的“关”轻触按钮按下不通。用电子清洁剂清洁后就通了，然后通过插件连接，更换ST，各部位复位固定。通电试机一切恢复正常。
