海信TC2193型彩电电源指示灯亮,不能二次开机
来源:本站整理  作者:佚名  2010-09-22 07:32:44



  查看线路板多处已被补焊过,+180V、+24V滤波电容及行管逆程电容都已换新。断开行负载,在+B端接上灯泡开机,灯泡点亮,测+B电压为+120V,基本正常。断电,拆下新换的行管测量,发现巳击穿,机主说该元件已换过三次了,其他元件未发现损坏。换上一只正宗行管试机,电视机工作正常。因行管已损坏多次,估计可能存在“隐形杀手”,故劝机主将电视机留在维修部以便仔细检查。

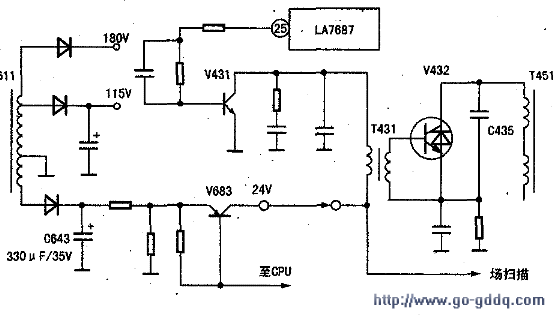

  相关电路如图所示。开机,测各部分供电电压。发现行推动管V683供电电压图标为+24V,而实测为+20V(偏低);+B电压图标为+115V,实测为+120V(偏高)。将+B电压调为+115V后再测+24V端的输出电压不足+19V,+24V主滤波电容C643两端电压约为+20V,此时屏幕上部场线性变差,说明+24V电源或其负载有问题。

  +24V电源分别给行推动、场输出与伴音功放电路供电:

  分别断开场输出与伴音功放电路后,此电压仍然没有上升,估计行推动级有故障,引起+24V电源下降。造成行激励不足而损坏行管。测量损坏的行管发现,其c-e结阻值有几十欧姆,属于过流损坏。与行激励不足相吻合。代换行推动管V431和相关元件后,+24V电压仍然没有上升,怀疑是此组电源带负载能力差。因+24V主滤波电容已被前修理者换过,试更换整流二极管与V683无效,检修陷入困境。

  再一次检查发现,+24V滤波电容图标为330μF/35V,被换成了100μF/35V,是不是此电容容量偏小而引起的故障呢?试用一只330μF/35V电解电容更换后再接上各路负载。此时+24V电压恢复为标称值,场线性变差等现象消失。经过几天的观察未发现问题,交给用户使用已几个月,未出现损坏行管的现象。
