该炉的现象与例2相同，按照例2的检修思路进行检查，检测各按键的在路阻值，结果除火锅键SW3有近10 kΩ的阻值外，其余按键的阻值无论正、反向测均在100 kΩ左右，说明SW3或其线路存在漏电现象。

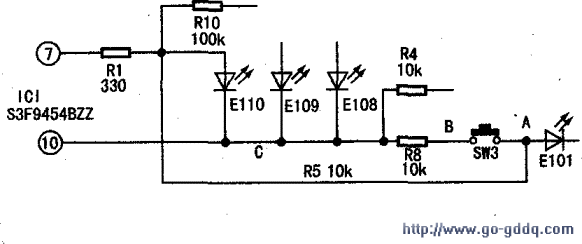

　　拆下SW3，检测其焊点之间仍有近10 kΩ的阻值，由此说明问题出在线路上。见图，拆下R8，测A、B点之间阻值为无穷大，但A、C点之间有数千欧，且波动。吸空微处理器IC1（S3F9454BZZ）⑩脚，A、C点之间阻值相同，判断为发光二极管E110漏电。更换E110后，复原线路试机，各功能操作控制恢复正常，故障排除。
