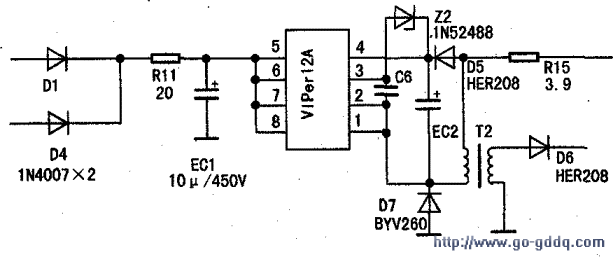

开盖观察发现,控制电路的开关电源模块VIPer12A炸裂,限流电阻R11(20Ω)烧焦(见图)。
检查市电保险管(10A)完好,测功率电路的桥堆整流电压约为300V正常,说明功率输出电路基本无问题。进一步检查图2中D5~D7、Z2等元件正常,负载电路亦无短路、漏电现象。直接更换VIPer12A和R11后,整机恢复正常。
