可能因雷击使总线数据发生了改变，从而导致失真和无伴音故障。

　　先进入总线调整数据一试。按电视机上的“音量-”键。当音量显示为0时不松手，用遥控器对准电视机，在2秒钟内连按三次“0”键，即进人工厂状态（松手），按遥控器“1”键屏幕出现如表1，中第1栏内容数据，按遥控器“2”键，屏幕数据变为表1中第2栏所示。再按遥控器“3”键，屏幕数据变为表1中第3栏所示。首先调节DPC数据，枕形失真毫无改变，再调行幅WID数据，枕形失真有改善，但不能消除。分析可能是存储器IC001（24C16）损坏。

　　于是去TCL售后服务站用空白24C16写了数据后带回来，再换下原机存储块试机，枕形失真故障仍旧。进行自动搜索，节目能存储，但仍无伴音，且出现无色、场幅扩大等故障。进入总线，发现许多数据与原机存储块数据不同，无论怎样调也不能使枕形失真消失。

　　分析认为，既然换了存储器后故障不变，且调整数据仍不能消除，很可能是超级芯片损坏，而原机存储器可能正常。于是将原机存储器换回，并且恢复原来的数据。

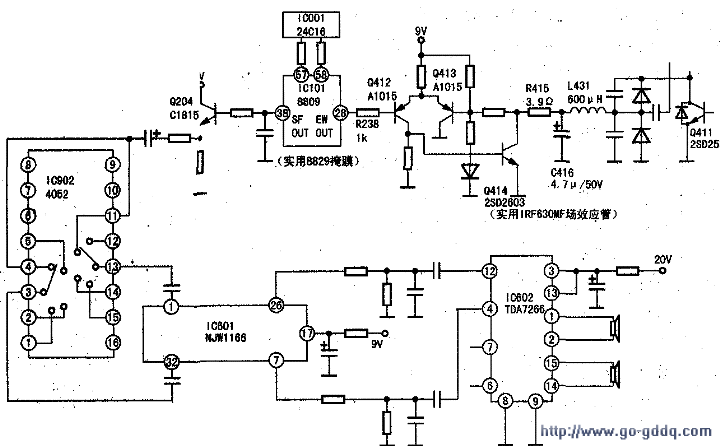

　　接下来查超级芯片。图纸ICl01型号为TMPA8809，而实用8829CSNG4P23掩膜。掩膜型号是TCL-A01V02-TO。因无法找到掩膜的8829，只得另想他法。会不会是8829外部枕校电路和伴音电路同时被雷击坏呢？电路见图。用示波器测8829的EW-OUT（28脚）竟然有1伏多的抛物波形，有波形输出，说明8829内部枕形校正电路正常。最后查出枕校输出管Q414的G、S极阻值变为100Ω，正常应为无穷大。用IRF634场效应管代换，试机枕形失真消失。图像完全正常。

　　接着查无伴音故障，测8829 38脚TV音频信号，正常。这时完全确认8829超级芯片是好的，无伴音故障在8829外部的伴音电路中。

　　TV状态时的音频信号流程是：音频信号从8829的38脚输出，经Q204放大后送至TV/AV音频转换块4052（IC902）的④脚和12脚。TV状态下，③脚与④脚接通，13脚与11脚接通，从③脚输出的音频信号送入丽音处理块NJW1166 32脚，从13脚输出的音频信号送人丽音处理块NJW1166①脚。经过丽音处理后的音频信号分别经NJW1166 26脚和⑦脚输出，分别送人功放块TDA7266 12脚和④脚进行功率放大后去推动两只扬声器工作。

　　测Q204发射极有音频波形，测4052③、13脚有音频波形，测NJW1166①、32脚也有音频波形，而⑦、26脚无音频波形输出，测其供电端17脚有9V电压，说明NJW1166损坏。更换后，伴音出现且可控，故障排除。

　　可见，本例中枕形失真和无伴音故障分别是由枕校输出管IRF630MF和丽音集成块NJW1166同时被雷电击坏所致。

　　TCL AT25228彩电总线的原始数据如表所示。

表  TCL王牌AT25288彩电总线数据
