笔者试机时发现，部分频道图像基本正常，但大部分频道图像都出现有不同程度的不稳定的场幅压缩现象，且场线性不良，偶尔伴随有场抖动或细亮线干扰。
根据故障现象，初步判断不是总线故障，理由有二：一是总线场数据出错，不会造成时好时坏的场收缩；二是保修人员对总线故障的处理大都游刃有余，且本故障也非电路接触不良。

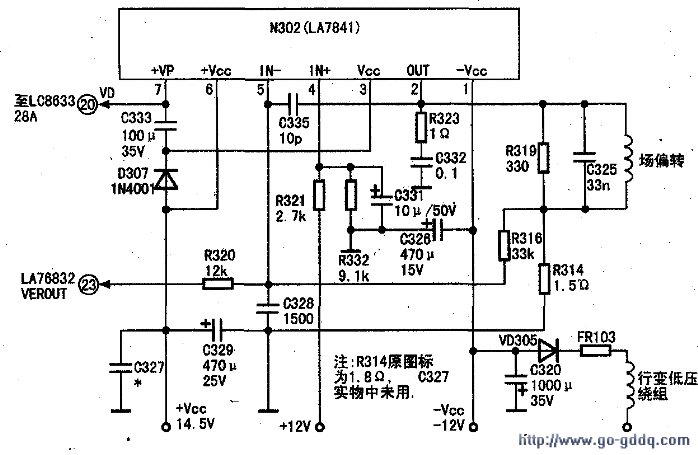

开盖检查，发现场有关电路已补焊得无懈可击，场块LA7841与小信号单片处理电路LA76832似乎都被替换过。据此，笔者怀疑故障原因可能出在LA7841外围电路，或某元件性能不良引发的软故障。该机场输出电路是以LA7841为核心组成的OCL电路，见图。
OCL电路具备几个特点：1、电源采用正、负双电源供电。2、中点电压为0V或接近0V。3、输出端（即中点电压检测端）采用直流耦合方式。4、没有复杂的反馈网络来补偿线性，仅需一只反馈电阻来稳定工作点，电路结构简洁。5、大都采用双端（反相IN-和正相IN+）输人，且两输入端电压相等。
本机电路采用单端输入，场驱动信号从LA76832 23脚输出，经LA7841⑤脚（反相IN-）输入，内部放大器的正相输入端④脚的基准电压则是通过R322与R321分压获得一固定偏压（此偏压不可仅凭分压电阻R322与R321计算获得，由于分压点接有负载电路以及检测仪表的影响，导致实测工作电压远小于分压电阻的分压计算值，但实测电压必须与输入端⑤脚电压相一致）。负反馈电压则是通过负反馈电阻R314取样后，经R316反馈到LA7841的反相输入端⑤脚，以稳定工作点。
先检测N302（LA7841）各引脚电压，所测电压数据见表1。
表1 N302(LA7841)维修数据
| 脚号 | 符号 | 功能 | 图表电压(V) | 故障机实测值(V) | 修复后测得(V) | 开路电阻(KΩ) | |
| 红测黑 | 黑测红 | ||||||
| 1 | -VCC | 负电源供电端 | -12.28 | -12.48 | -12.48 | 0 | 0 |
| 2 | OUT | 场输出端 | 0.23 | 在0.54左右波动 | 0.45 | 4.8 | 约500 |
| 3 | VCC | 输出级VCC | 14.86 | 14.83 | 14.81 | 5 | ∞ |
| 4 | IN+ | 同相输入 | 1.75 | 1.76 | 1.76 | 6.2 | 约500 |
| 5 | IN- | 反相输入 | 1.74 | 1.75 | 1.75 | 6.2 | ∞ |
| 6 | +VCC | 正电源供电端 | 14.32 | 14.53 | 14.34 | 5 | 40 |
| 7 | +VP | 泵源输出 | -9.84 | -10.37 | -10.15 | 5.7 | 约170 |
经与图标电压比对后，发现②脚电压差值最大，其他各脚电压基本正常。故障不是很严重。故很难凭微小的电压差值确定故障元件。考虑到电容故障率相对较高，决定先从电容着手排查。于是，代换图中所有电解电容，故障依旧。
回头再想场输出②脚电压不仅偏高，且不稳定。这可能是导致场幅收缩的起因。然而，②脚电压不正常，又与负反馈电路有关联，进而检查负反馈电阻R314、R316未见异常，再检查C328、C335、R323、C332、R319、C325以及场偏转线圈，仍然劳而无功。万般无奈时决定试改变负反馈电阻，以求中点电压（场输出端②脚）接近为0V。
试验结果是：
1、将R316（33kΩ）改为37kΩ后开机，测得②脚电压为-0.73V，此时图像上线性压缩，下线性伸展。
2、若将R316改为28KΩ，测得②脚电压为0.36V，场幅不满，上下对称出现有1cm左右的黑屏，同时伴随有场幅伸缩和微抖动现象。
3、将R316复原，试改变R320（12kΩ）的阻值，当改为10kΩ后开机，测得场输出端（②脚）电压为-1.06V，场幅下拉，上部出现黑屏且线性不良；当改为11.4kΩ时，测②脚电压为0.18V，场幅不满，上下边缘出现有0.5cm左右黑屏，场伸缩和微抖动现象依旧（假若没有此现象，进入总线调熬场幅数据即可正常工作）。4、将R320复原后，决定改变负反馈取样电阻R314（原图标为1.8Ω）的阻值，将R314换成一只1.5Ω的电阻后试机，发现场幅扩大，但此时观察到场幅稳定而不再伸缩且无干扰亮线出现，检测场输出端②脚电压为0.49V（比故障时略低，比图标电压仍高）。由于场幅不再抖动伸缩，因此怀疑R314不良，仔细复测，因其电阻阻值太小，即使用数字表也因其表线电阻或测量时接触电阻的影响，很难读出该电阻稳定时的精确值，而且发现本电阻阻值与图标的1.8Ω不符，实物应为1.5Ω（其色环为棕、绿、金、金四色环），既然如此，这里就出现了另一个问题：将R314换成正常值，为何场幅扩大线性不良呢？笔者认为这是此机前期故障，由于R314存在不稳定的轻度增值。导致场幅不稳定的压缩，以致前维修人员没有查出病源。而误改了总线场幅及场线性数据，以此达到应急维修的目的。鉴于此。‘笔者决定进入总线解决问题。本机总线数据见表2。
表2 华夏之星E2530彩电(LC863328A+LA76832)IIC总线调整数据表(进入T2状态后的调整项目)
| 项目号 | 调整项目 | 调整内容 | 参考数值 | 项目号 | 调整项目 | 调整内容 | 参考数值 |
| 1 | OSD-CONTRAST | OSD对比度调整 | 32 | 22 | H-FREQ | 行频设置 | 35 |
| 2 | SUB-BRIGHT | 副亮度调整 | 31 | 23 | H-PHASE/50H | 50Hz行中心调整 | 6 |
| 3 | SUB-CONTRAST | 副对比度调整 | 63 | 24 | H-PHASE/60H | 60Hz行中心调整 | 11 |
| 4 | SUB-COLOR | 副彩色设置 | 40 | 25 | H-BLK-L | 右侧行消隐调整 | 7 |
| 5 | SUB-TINT | 副色调调整 | 26 | 26 | H-BLK-R | 左侧行消隐调整 | 2 |
| 6 | SUB-SHARP | 副清晰度设置 | 0 | 27 | BLANK-DEF | 行场RGB消隐开关 | 0 |
| 7 | RED-BIAS | 红偏置调整 | 153 | 28 | SYNC-KILL | 同步KILL开关 | 0 |
| 8 | GREEN-BIAS | 绿偏置调整 | 100 | 29 | RF-AGC-DELAY | RF-AGC调整 | 21 |
| 9 | BLUE-BIAS | 蓝偏置调整 | 130 | 30 | V-KILL | 场扫描停止 | 0 |
| 10 | RED-DRIVE | 红激励调整 | 63 | 31 | CROSS-B/W | 1～3为测试信号,0为正常接收 | 0 |
| 11 | GREEN-DRIVE | 绿激励调整 | 15 | 32 | FM-LEVEL | FM输出电平 | 28 |
| 12 | BLUE-DRIVE | 蓝激励调整 | 79 | 33 | VIDEO-LEVEL | 视频输出幅度 | 7 |
| 13 | V-POSITION/50 | 50Hz场中心调整 | 28 | 34 | AFC-GAIN-AND-GATE | 行AFC门限,增益调节 | 1 |
| 14 | V-POSITION/60H | 60Hz场中心调整 | 28 | 35 | SECAM-B-R DC | 白电平直流电平微调 | 13 |
| 15 | V-SIZE/50H | 50Hz场幅度调整 | 82 | 36 | SECAM-R-R DC | 白电平直流电平微调 | 13 |
| 16 | V-SIZE/60H | 60Hz场幅度调整 | 70 | 37 | OSD-H-POSITION | 屏显水平位置调整 | 10 |
| 17 | V-SC | 场S校正调整 | 21 | 38 | OPT-COLOR-SYSTEM | 彩色制式设置 | 2 |
| 18 | V-LINEARITY | 场线性调整 | 24 | 39 | OPT-AV-SYSTEM | AV输入设置 | 0 |
| 19 | V-SIZE-CMP | 场幅补偿调整 | 7 | 40 | OPT-BASS | 强力低音选择 | 0 |
| 20 | BLK STR GAIN | 黑电平扩展增益 | 3 | 41 | OPT-LAST-POWER | 0开机,1:关机记忆,2:直接关机 | 1 |
| 21 | DG REST | 直流恢复率设置 | 0 | 注:表2数据及总线进入方法.可供厦华E2517,E2531,E2930,E2931等系列机型参考. | |||
进入总线后，从中找到场幅（V.SIZE）调整选项（自定序号为“15”），将其参数106改为82，再将场线性（V-LINEARITY）调整选项（自定序号为“18”）18改为24，改后场幅与场线性全都恢复正常。退出维修状态后，维修工作结束。
小结：1、怀疑场负反馈取样电阻（小阻值电阻）不良时，最好运用代换法。2、采用正负电源供电的场输出电路。正电源可以略大于负电源，而不一定相等。3、同相输入端与反相输入端的电压理论上讲是相等的。实修中仍可以有微小差别。4、场输出端的电压接近为0V，就本机而言，0.45V可视为正常值。若大于此值或小手此值都有可能导致场幅不足或场幅扩大的故障。
因此，在检修中不能单以此脚电压的高低来确定场幅大小的关系。5，改变总线场幅和场线性数据，可使LA76832 23、24脚以及LA7841②脚电压发生微小变化。6、检修双电源场输出电路，若测到场输出端的电压偏离0V较大时，应立即关机，避免场幅过大或场偏转线圈通过较大的直流电流而造成显像管切颈故障的发生。遇到这种情况时，可拔下视放尾板及偏转线圈插头。
外接假负载（偏转线圈）检修场输出电路，当中点电压（场输出端）恢复正常后，再装机调修。
总线调整方法：用本机遥控器（或者万能遥控器输入代码095）依次按图像键、节目“转换”键、睡眠关机键，即可进入T1模式，屏显亮度、对比度、色度字符，此时再按一下节目“转换”键，便进入T1调整菜单，屏显5项调整内容，其中第5项为频道转换设置，此外，屏底显示ST1-00100101、ST2-11101001（呈紫色），而第5项及屏底显示在T2状态，未见重复出现。
在T1调整状态，再按一次节目“转换”键，即可进入T2状态。此时依次按节目下降键，方可出现本表全部选项数据，按音量“+／-”键，可改变参数值。在T2状态，若再按一次节目转换键，屏显BUS OPEN MODE（呈红色，同时伴音消失），最后再按一次节目转换键，即可退出维修模式。此外，直接关机或遥控关机均可随时退出维修模式。
