根据只是图像上部有回扫线这一故障特征，说明故障范围是在场扫描电路，包括场输出供电源和场逆程供电源，故障元件常常是电解电容器。下面按不同特点的场扫描电路和不同功能的电容，分别进行介绍：

　　1.场输出为集成电路结构的彩电，并联在场偏转线圈两端的阻尼电容失效。它的作用是消除场偏转回路产生的高频干扰脉冲，如图1所示。

　　2.场输出电路外围消除高频寄生振荡电容失效。例如：康佳T2916AF型彩电，采用东芝TA8759AN机心电路，场输出采用松下AN5521，该IC⑤脚外接消除寄生振荡电容C723（0.056μF/63V）如图2所示。

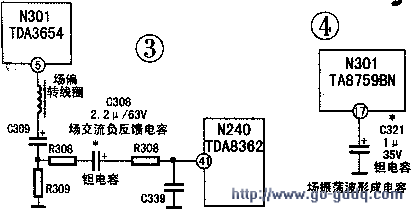

　　3、场输出电路交流负反馈信号耦合电容失效。例如：长虹C2591型彩电采用飞利浦TDA8362机心电路。场输出集成电路采用飞利浦TDA3654，场交流负反馈电容C308（2.2μF/63V，钽电解电容）如图3所示。

　　4.场锯齿波形成电容失效。例如：康佳T2512A型彩电，采用东芝TA8759BN机心电路，TA8759 17脚场锯齿波形成端外接C321（1μF/35V，钽电容），如图4所示。

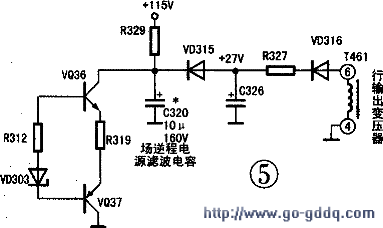

　　5、场逆程电源滤波电容失效。例如：长虹C2588型彩电，采用长虹NC-2机心电路，场输出电路采用分立元件结构，+27V为场正程供电源。+B 115V经降压限流电阻R329、滤波电容C320（10μF/160V）做为场逆程电源，如图5所示。

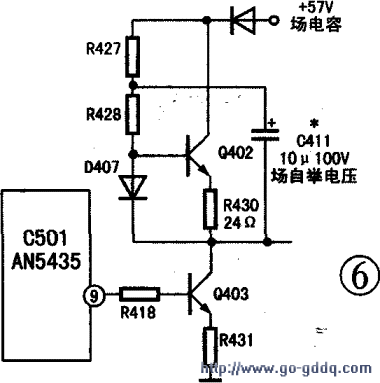

　　6、分立元件的场输出电路，最容易引发图像顶部和上部有回扫线故障，原因是场自举电容失效。例如：牡丹54C03型彩电，采用松下M11机心电路，场自举电容C410（μF/100V）如图6所示。

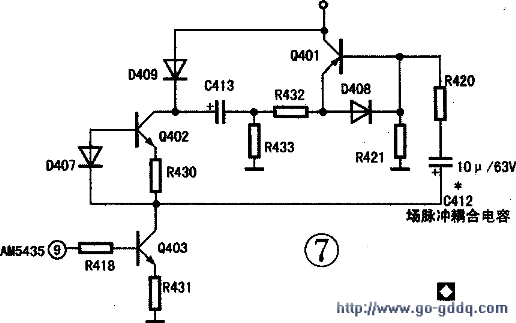

　　7.场逆程电源的场脉冲耦合电容失效。例如：长虹CK51A、C2143型彩电，采用松下M11机心电路，场输出采用分立元件。场逆程电源的场脉冲耦合电容C412（10μF/63V）如图7所示。
