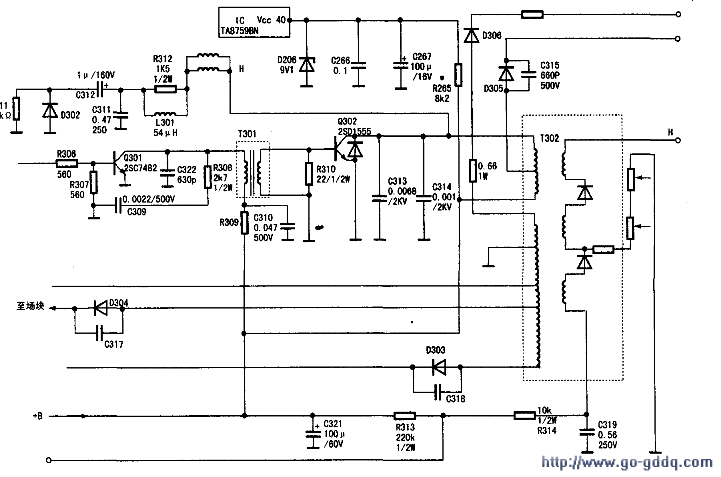

相关电路舅图所示。

　　焊开+B端至行输出电路，用60W的灯泡作负载。观察灯泡正常点亮，测+B电压为110V，长时间观察未见电压有跳跃和升高趋势，那么故障很有可能就在行输出电路。检查行管Q302已击穿，又查行逆程电容C313、C314，未见异常。行激励管Q301有时也是导致行管损坏的原因，拆下测量Q301正常。于是换了一只行管开机，此时电视出现了蓝屏背景，可是当插上天线时，机子“吱吱”地叫一会儿就没有了蓝屏背景，变成无声无光。检查行管又击穿了仔细地查偏转线圈、D302、C311及，更换了行输出变压器和行管。再次试机，出现蓝色背景，当插上天线时，又是“吱吱”地叫，一会儿又无声无光。看来这屡烧行管的根源还未找出来测量行激励管的基极电压正常。那么为什么一碰天线就烧行管呢？找来《家电维修》杂志翻看，知道创维的行振荡电路和AFC电路在TA8759N内。测量TA8759行振荡电源端40脚电压为4.2V，而正常值为9.0V，显然不对。40脚的电压是+B经R265降压取得。于是重点检查稳压二极管及电容C266、C267、电阻R265。发现R265的由原来的8k2增大到12k，C267的容量也略下降。更换，试机，久违的画面终于出现了，故障排除。
