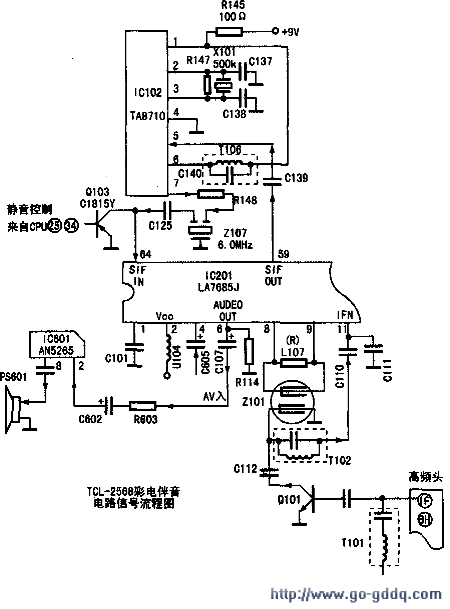

观察此机图像、自动搜台正常，伴音有很大杂音。更换T103、T106（TRF2133）无效。调整T101（TRF3350D）和T102（264630）两中周，杂音有所减少，但杂音还是较大。上图所示为TCL2568多制式彩电伴音电路信号流程图。附表第2伴音中频变频电路TA8710引脚功能与实测数据。
| 脚号 | 黑地红测(kΩ) | 红地黑测(kΩ) | 有信号(V) | 无信号(V) | 制式1(V) | 制式2(V) | 制式3(V) | 功能 |
| ① | 0.6 | 0.6 | 8.15 | 8.15 | 8.1 | 8.1 | 8.1 | VCC电源输入 |
| ② | 5.7 | 7.6 | 3.9 | 3.95 | 3.9 | 3.9 | 3.9 | 外接500kHz |
| ③ | 6.1 | 7.6 | 3.55 | 3.55 | 3.5 | 3.5 | 3.5 | 振荡器 |
| ④ | 0 | 0.O | 0 | 0 | 0 | 0.O | 0 | 接地端 |
| ⑤ | 6.1 | 7.7 | 3.35 | 3.35 | 3.35 | 3.35 | 3.35 | 第二伴音中频信号入 |
| ⑥ | 0.6 | 0.6 | 8.1 | 8.1 | 8.1 | 8.1 | 8.1 | 外接6MHz混频网络 |
| ⑦ | 5.3 | 6.2 | 6.15 | 5.85 | 6.15 | 6.4 | 6.4 | 第二伴音中频混频出 |
TCL王牌2568彩电的伴音中混有杂音的故障之所以疑难，是因为该机的伴音通道别具一格所致。

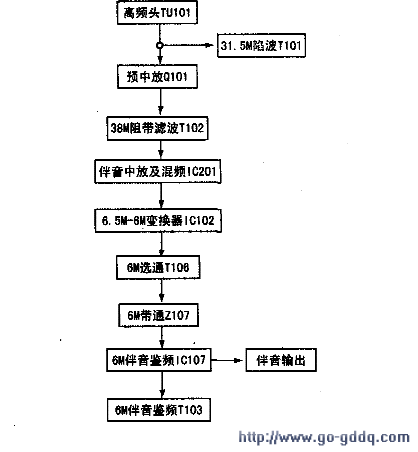

TCL-2568的伴音系统采用准分离式伴音中频放大及自动制式变换（PAL-K/I）方式，其电路框图参见下图所示。与通常不同的是，鉴频器的中心频率为6.0MHz（一般为6.5MHz），涉及伴音的中周多达4个。在这里T101为第一伴音中频（31.5MHz）陷波器，用于衰减伴音中频以避免伴音对图像的干扰；T102为图像中频（38MHz）阻带滤波器，用以滤除伴音中频支路中的图像载波。以防止同步头干扰引起的“帧频交流声”；T103为鉴频中周（6.0MHz）；T106为选通滤波（6.0MHz）中周，用于从伴音中频变换器中筛选出6.0MHz的第2伴音中频信号（Fse）。
本机接收PAL-K制伴音时，先是将6.5MHz伴音中频向下变频为6.0MHz。然后经6.0MHz鉴频器解调出伴音信号。因此，参与其间的500kHz晶振X101和6.0MHz陶瓷滤波器Z107也成为伴音故障的多发点。检修中不可忽视。
按步就班的检修中，首先要确认X101的实际谐振频率为500kHz（需检查：X101、C137、C138）和变频块IC102（TA8710）有6.0MHz伴音中频输出（需检查IC102、T106、Z107及信号通路）。
据维修前沿反映的情况来看，容易出现的问题有：（1）忽略X101的型号及质量；误用了串联型晶振（如CSB500F）或频率不准的劣质晶振（最终导致fs2偏离6.0MHz）；（2）代换Z107时误用了6.0MHz的三端陷波器（如T6.0B型，这会导致如信号严重衰减）。鉴于500kHz晶振的挑选有麻烦和6.0MHz陶滤不易检测，上门快修中往往另辟蹊径。
除香港外，我国的电视广播基本上均为PAL-D／K制式，故一般不需PAL-I制伴音接收功能。实际检修中可绕过伴音中频变换的环节以简化过程。具体而言：把Z107换成6.5MHz的三端陶瓷滤波器，把T103换成6.5MHz的鉴频（伴音）中周，并把C139（10nF）改接在IC201 59脚与R148／470Ω之间，开机微调T103使伴音最大即可。此法中6.5MHz的陶瓷滤波及6.5MHz伴音中周容易购得并可事先检验和校准。上门快修基本无悬念。
[山东苏久安]TCL-2568、2969、2129等LA7685单片机（配CTV222S或TMP47C834N），收台时伴爵中噪声大的毛病是比较常见的，维修难点也是显而易见的。一是因为此类机心中频电路采用了图像／伴音准分离方式，T102与所串小电容C110（3.3pF）等形成31.5MHz第一伴音中频选择电路，T102型号为264630.
内附电容为56pF。T102老化后更换比较闲难，因为市面上同型号相同谐振点的中周不常见。原因之二：第二伴音中频处理采用了制式自动转换电路，增加了检修难度，伴肯鉴频中周T103（TRF2133，内附电容为68pF）谐振频率为6.0MHz。更换略有困难。原因之三，在中频前置放大管之前有邻频抑制电路，中周T101和两只小电容组成双谐振点吸收电路，T101型号为TRF3350D，内附电容约为9pF（与线圈串联），代换型号为257980（TCL2969中使用），该中周老化失谐后会造成噪声大和色彩差，而T101配件不易买到。因此，业余条件下。又无原厂配件支持，维修该机心噪声大的故障需要一定的方法和技巧。以下是我处理该故障的经验，供参考：
（1）先调好VCO和AFT中周（T104、T105，型号分别为236560、236550，内附电容为68pF，均可刖小个头1445代换），“调好”的标准不仅是存台小漏，而n要保证图像质量好。如果图像太“软”，边缘不清晰、甚至出现花纹下扰。伴音就容易出现噪声人。这也足消除其他机型收台噪声的关键一步。
（2）用一只6.5MHz带通滤波器（SFE6.5或L6.5）接于LA7685的59脚（SIF OUT）与64脚（SIF IN）之间，中间脚接地，这样就直接连通了芯片的第二伴音中频输入端与输出端，从而排除芯片外围第二伴音中频转换电路的影响。然后将鉴频中周T103换为6.5MHz中周（0149、703024等）。
（3）选择强信号台，细调T103使伴音最大、不失真，并尽量降低沙沙噪音。进行此项调整时，为了排除第一伴音中频选择中周T102失谐的影响，可以临时用短路线将T102跨过去，实践证明，这样做仪使噪音有一点增加，而比T102失谐时的噪音小得多。同时。还可以临时取下T101，这样能够排除调邻频衰减中周T101的影响。
（4）仍然短路T102，调邻频衰减中周T101使噪音最小，画面无干扰、彩色不畸变，并且在强信号和弱信号状态下反复调整。T101失谐对收台质量影响很大，但事实证明把该中周取下不用，对图像、色彩和伴者并无多大影响。
（5）最后去掉T102的短路线，细调该中周，请注意，在弱信号时调整效果更明显。
