收到机器时，试进行自动搜索，发现能搜索到本地有线网的所有电台（15个）并且正常存储。（本地有线电台信号均集中在L、H频段，U频段无电视信号。）搜索结束后转为正常的收视状态，在转换频道的瞬间图像和声音正常，随即荧光屏在图像与噪波点之问闪烁，声音也在正常伴音与“沙沙”噪声之间交替，几秒钟后图像、声音一齐消失，荧光屏呈现无信号蓝屏状态。

　　首先怀疑机内元件引脚焊锡有松动脱落的现象，重点检查发热量大、容易产生焊锡脱焊的电路。将其一一补焊之后试机，故障依旧。

　　又考虑+30V调谐电压不稳定或是高频头BT端子漏电时，也会产生这种故障现象。经测量+30V电压稳定，由于该电路最容易虚焊的10kΩ降压大电阻也已补焊过，遂判断+30V的调谐电压正常。用微调功能调节，使之接收处于H频段最高端的山东电台信号，并用万用表监测高频头BT端子的电压。此时图像声音均正常，万用表示数为14.5V，两秒钟后万用表指针开始波动，随着电压逐渐降低，故障现象开始出现，持续几秒钟后，图声消失；向高端微调之，图像声音又可出现；停止微调，故障再次出现。维修经验表明：在+30V电压稳定正常的情况下，BT端子调谐电压降低，其原因有三：一是高频头BT端子漏电；二是中放电路失谐，鉴相电路输出的AFT电压异常，CPU检测到不正常的AFT电压而自动跟踪，不断进行微调：三是BT电压合成电路元件不良或其铜箔走线有漏电现象。本着先易后难的原则，将高频头BT端子与线路板分离，红笔接地，用黑笔（R×10k挡）测得其阻值在200～150kΩ之间游移不定，正常时应为无穷大。这说明高频头确有漏电现象！查看该机高频头型号为ENV59D68F1，是11脚封装结构。其中⑦⑧⑨⑩脚为空脚，电路板上标注其供电BM端为9V，实际测量为+5V。同时测得当其工作在某一频段时该频段相应引脚的电压便为+5V高电平，这说明频段转换电路工作正常。恰好手头备有画佳5A11-5V11型高频头，引脚排列与ENV59D高频头相同，也是⑦⑧⑨⑩脚为空脚。不料用其进行代换之后，发现自动搜索时只能收到L频段的电台节目，不能接收H、U两频段的电视节目，在搜索L、H、U频段时分别测量B3（L）、B2（H）、B1（U）脚的频段转换电压，发现B3端为正常的+5V，而B1、B2端电压不足2V!这与正常时的+5V电压相差甚远，由于用原高频头时这三脚的电压正常，故怀疑新高频头有问题。无奈只好再次更换之，不料故障依旧！

　　原因分析：认为应该是B1、B2电压太低导致不能接收H、U频段，决定用下述方法验证之：把高频头B1、B2、B3三引脚与线路板断开，用一只1kΩ的电阻直接将BM端的+5V与B2脚连接，然后进行自动搜索，发现H频段的电台信号均能搜索到并且存储正常，转为正常收看时，图像声音正常。同样地接收U频段的开路电台信号（不是有线网），也能一一正常收看，这说明画佳高频头完全正常！

　　综上所述，用原高频头时，波段转换电压变化正常；而用画佳高频头时，B3（L频段）端电压正常，B1、B2两端子电压降低至不足2V，接收不到H、u频段的电台信号；当用1kΩ电阻直接将BM端的+5V电压接至B2或B3脚时，这两脚的电压能达到+5V，且能正常收台。由此排除波段转换电路损坏的可能性。看来画佳新高频头有问题，怀疑其B1、B2、B3端子所需的驱动电流各不相同。用电阻R×1k挡分别测量新旧两高频头B1、B2、B3端子对外壳的正反向阻值（各功能端子均悬空），见表1所示。真相这才大白于天下：画佳5A11-5V11型高频头的B1、B2端子的正反向阻值比ENV59D681F1相应引脚阻值要小得多，这样波段转换电路需提供的电流也就必然比ENV59D的大得多！这就是为什么用画佳高频头代换时，其B1、B2频段转换电压下降很多的原因。

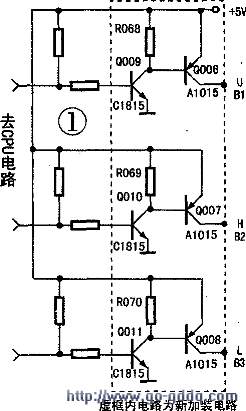

　　解决方法：由于无法找到适合代换的型号，故考虑修改原机电路来解决问题。有两个方案可供选择：一一是减小频段转换电路的上拉电阻值，以增大其负载能力：二是增加专门的频段转换电路。先试第一种方案，发现当把上拉电阻减小至1kΩ时，B1或B2端子的电压能上升到4.2V左右，考虑到若再减小时，CPU将会严重发热，这样恐怕会影响CPU的稳定工作，严重时甚至危及其使用寿命。又考虑到该机的电路板上已经留有频段转换译码电路的相应孔位，只需增加少量的元件即可，故决定采用第二种方案。如图1所示，以U频段为例，Q009和Q006分别应该为NPN和PNP管，R068由实际而定，只要Q006能可靠地导通或截止即可。考虑Q009、Q006分别用C1815和A1015，经试验，电阻R068用10kΩ即可使Q006可靠地导通或截止，其他L、H两频段取同样的数值即可。装焊完毕检查无误后试机，三个频段的节目均能正常收视，至此机器修复。

　　检修小结：更换彩电早期的TDQ-2高频头到后来的TDQ-3高频头，也不知更换了多少，以前更换高频头只要外形、功能相同、引脚排列一致，换上就OK了，顶多只是微调一下AGC电位器就可以了。

　　但像今天这样大费周折、这样被动，还从来没有过。现在彩电均用上了数字高频头，有频率合成高频头和电压合成高频头之分，这两种高频头工作原理有着本质的不同，故不能进行代换。国内常用的是电压合成数字高频头，这些高频头的外形虽然基本相同，其引出脚主要有7、8、11个三种形式；引脚个数相同的高频头，其各脚的功能、电压参数极有可能不同。先说其供电端BM脚，早期数字高频头供电为+12V、+9V、+5V三种形式并存，近期彩电所用数字高频头供电均为+5V。再说频段转换电路，早期的数字高频头内部大多不带逻辑转换电路，CPU电路输出的频段转换信号需经波段译码电路之后再送到高频头波段转换端子；而近期的许多高频头均自带频段译码转换电路，CPU电路输出的频段转换电平直接进入B2、B3（B1为空脚）端子就可以了。

　　最后值得一提的是大多数高频头的中频输出为单端不平衡输出，而有少量高频头的中频输出为平衡双路输出，若误用单端不平衡输出的高频头代换，虽然可以接收电台信号，但是图像的噪声波点严重，怎么调整也无济于事。由此可见，数字高频头不像几年前彩电所用TDQ一3型高频头那样单纯。所以在代换数字高频头时，要注意其工作电压，是否带有频段转换电路，是平衡双路输出还是单端不平衡输出，这样才能使维修工作少走弯路。

　　后记：机器修复后，把原机的ENV59D681F和画佳5A11-5V11两高频头的B1、B2、B3端子分别接上+5V电源，供电BM端也接上+5V电源，测得其各端子的电流分别见表所示
