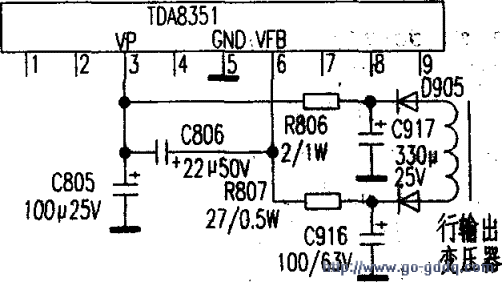

开机测主电压为+130V正常。该机场输出集成块为TDA8351，测其⑥脚+45V电压正常，仔细检查电路图发现TDA8351还有另一路电源输入，引脚为③脚，其供电电压为+15V，而实测滤波电容C805（100μF/25V）两端无电压。见附图，TDA8351输入的两组电压均来自行输出变压器，+15V来自行输出变压器④脚，测C917两端有+15V电压，查R806限流电阻开路。用同规格电阻更换后，开机声图正常。

　　小结：彩电的场输出电路故障较常见，以前的修理经验得之场输出集成块只有一个电源引入端，而现今新型场输出集成块电源引入端多为二至三个，也有正负电源供电的。作为修理人员要注意观察发现新电路和一些新型集成块的引脚功能，这样才能更快地解决此类故障。
