开机发现指示灯由红变绿。

　　说明机器已经开始工作。U506已经发出开机信号，但是没有图像。仔细观察背光已经点亮。说明机器的背光控制没有问题，测量背光的供电和数字板的控制输出插座CON2的控制电压开关电压为5V，正常，亮度控制电压2.4V也正常。问题应该在驱动控制电路，测量LVDS波形正常，测量驱动的供电电压时。

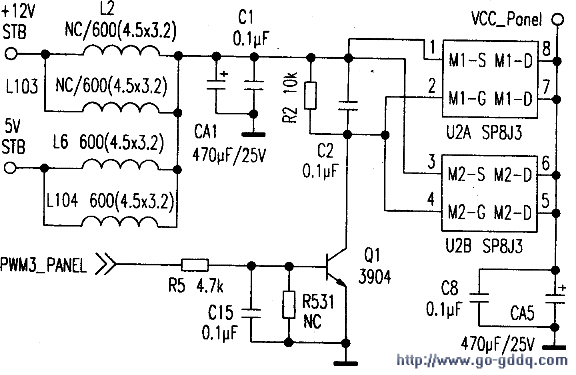

　　发现没有电压。于是测试U9的输出控制端（193）脚有3.3V的控制电压输出。测量Q1的静态工作点电压也正常。再参照实际电路（见图）测量U2A，发现没有控制电压输出。更换U2A后故障排除。
