TCL王牌MS88机芯彩电TV无图像
来源:本站整理  作者:佚名  2010-10-09 10:17:51



  开机后有白色的横条,大约3秒后出现蓝屏无图像,切换其他信号源测试图像正常。根据故障现象和试机结果初步分析:故障范围在,Ⅳ的信号处理电路,首先更换高频板开机测试,故障依旧。可以确认问题在数字板。从TV信号进入的CON33插座开始排查。

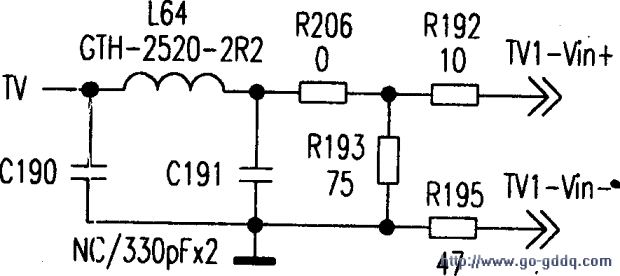

  检测U9的输入(57)、(58)脚波形,发现(57)脚后没有波形。参照实际电路图(见图)检测发现R192开路,更换后故障排除。
