厦华N3430彩电出现行幅小且呈严重枕形失真
来源:本站整理  作者:佚名  2010-10-12 11:16:42

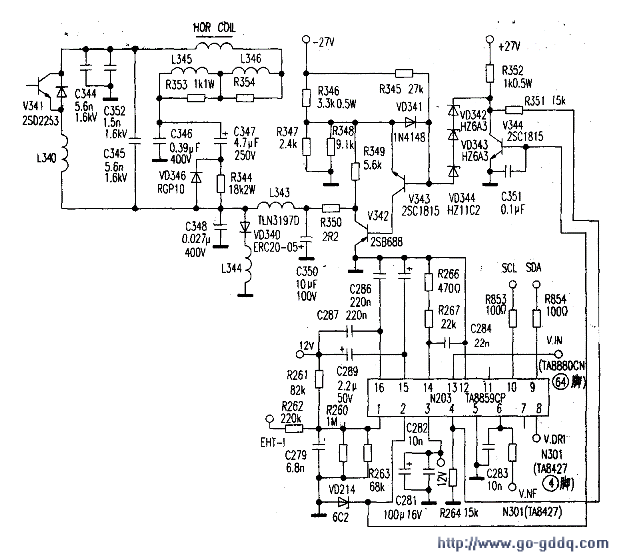

  根据故障现象分析,应是枕校电路丁作失常引起。相关电路如附图,检测行输出管V341 e极电压仪有-5.3V,正常时应有-13V左右的电压。检查枕校电容C350、枕校电感L343、枕饺输出管V342、‘V343及其外围元件均正常,一27V电源也正常。测得枕校电路前置放大管V344 b极电压为0V。正常应为0.6V,由此判断故障应在V344之前的电路。

  该机枕校电路前级是以集成电路N203(TA8859CP)为核心构成,TA8859CP是用于彩色电视机扫描部分补偿各种水平与垂失真的专用集成电路,内含垂直线性补偿及S校正电路、抛物波形成电路、场扫描锯齿波形成电路、梯形失真校正电路、行/场线性调整电路、行肠中心调整电路等。由IIC总线控制。测量N203②脚枕校激励抛物波输出电压为0V,测N203③脚电源电压12V正常,⑨、⑩腓IIC总线控制电压也正常。当测量N203各脚对地电阻时发现,N203②脚对地正反向电阻值已为0Ω,而外接二极管VD214正常,判断N203已损坏。

引脚 符号 功能 电压/V
1 EHT 高压稳定控制输入 3.3
2 EW 东/西枕校激励抛物波输出 0.6
3 VCC 电源 12
4 EW FB 东/西枕校反馈信号输入 5.8
5 GND 0
6 V.FB 场扫描反馈信号输入 3.8
7 NC 空脚 0
8 V OUT 场激励锯齿波信号输出 1
9 SDA IIC总线数据线 4.5
10 SCL IIC总线时钟线 4.5
11 NC 空脚 0
12 GND 0
13 V IN 场激励脉冲信号输入 3.5
14 T.C 脉冲整形外接滤波器 3.6
15 RAMP 场扫描锯齿波电压形成 5.5
16 AGC AGC滤波 0.4

  购TA8859AP(因本地无TA8859CP卖)换上试机,电视机唐然不能开机了。参照电路图,经过仔细比较发现TA8859P的引脚功能和应用电路与TA8859CP的基本相同,于是又在一台长虹C2919机上焊下一块好的TA8859P换上,电视机也同样不能开机。怀疑TA8859AP和TA8859P不能代换TA8859CP。几天后邮购TA8859CP换上,开机一切正常,进入总线后微调行幅和枕形失真,故障彻底排除。由此证明TA8859CP与TA8859P及TA8859AP在厦华N3430彩电上不能互换。实测TA8859CP正常工作时的各脚电压如附表所示。
