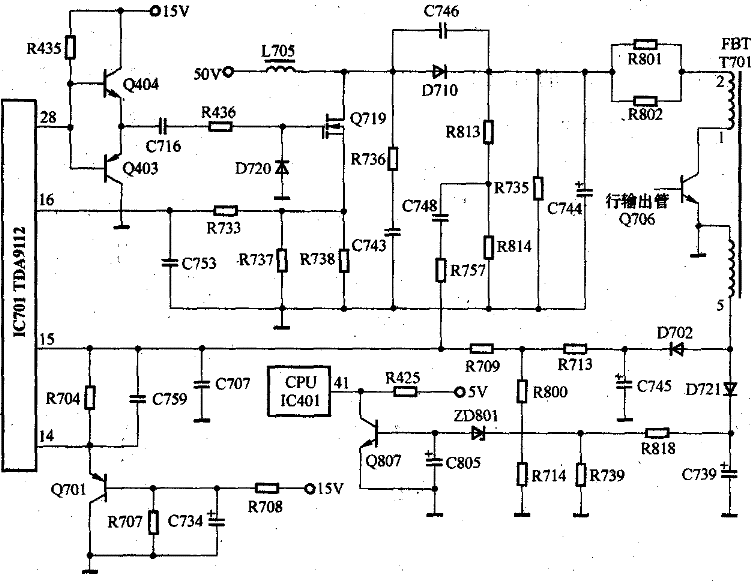

根据故障现象，分析认为是x射线保护所致。该机的行场扫描处理和B+处理集成电路IC701(TDA9112)，25脚为X射线保护检测输入端。找到25脚后，却发现该脚并未与外界电路有联系。仔细研究该机的二次电源电路(见图)，发现X射线保护检测点在CPU／IC401(MC68HC08BD24)的41脚上。在开机瞬间检测该脚电压，从刚开机时的4.5V马上跌落到0V，而后高压消失。

　　据此判断的确发生了高压保护。造成高压保护的原因无非是行逆程电容不良或者二次电源输出过高。检查并代换行逆程电容后故障依旧，因此把检修的目标锁定在二次电源上，重点检查二次电源稳压取样控制电路，按照常规方法，当检查到取样电压滤波电容C745时，发现其严重漏电。更换一只10μF／100V(其原型号参数为10μF／50V)的电解电容后，故障排除。

　　稳压取样电路的滤波电容C745漏电后，并不会影响到X射线保护电路的输入电压。C745漏电势必引起二次电源取样电压过低，通过IC701内部稳压控制电路的作用，B+异常升高，T701的5脚的感应电动势异常升高，但此时X射线保护端电压并没有因为C745漏电受到限制，而是通过D721、C739整流滤波，使得ZDS01(18V稳压二极管)击穿导通。Q807导通，IC401的41脚被箝位于0V，X射线保护电路动作，保护了行输出管和二次电源开关管等元件。
