该机电源待机灯亮，二次开机电源灯闪烁几次后返回待机状态，无声无光。客户反映该机以前是不定时自动关机，现在根本不能开机。

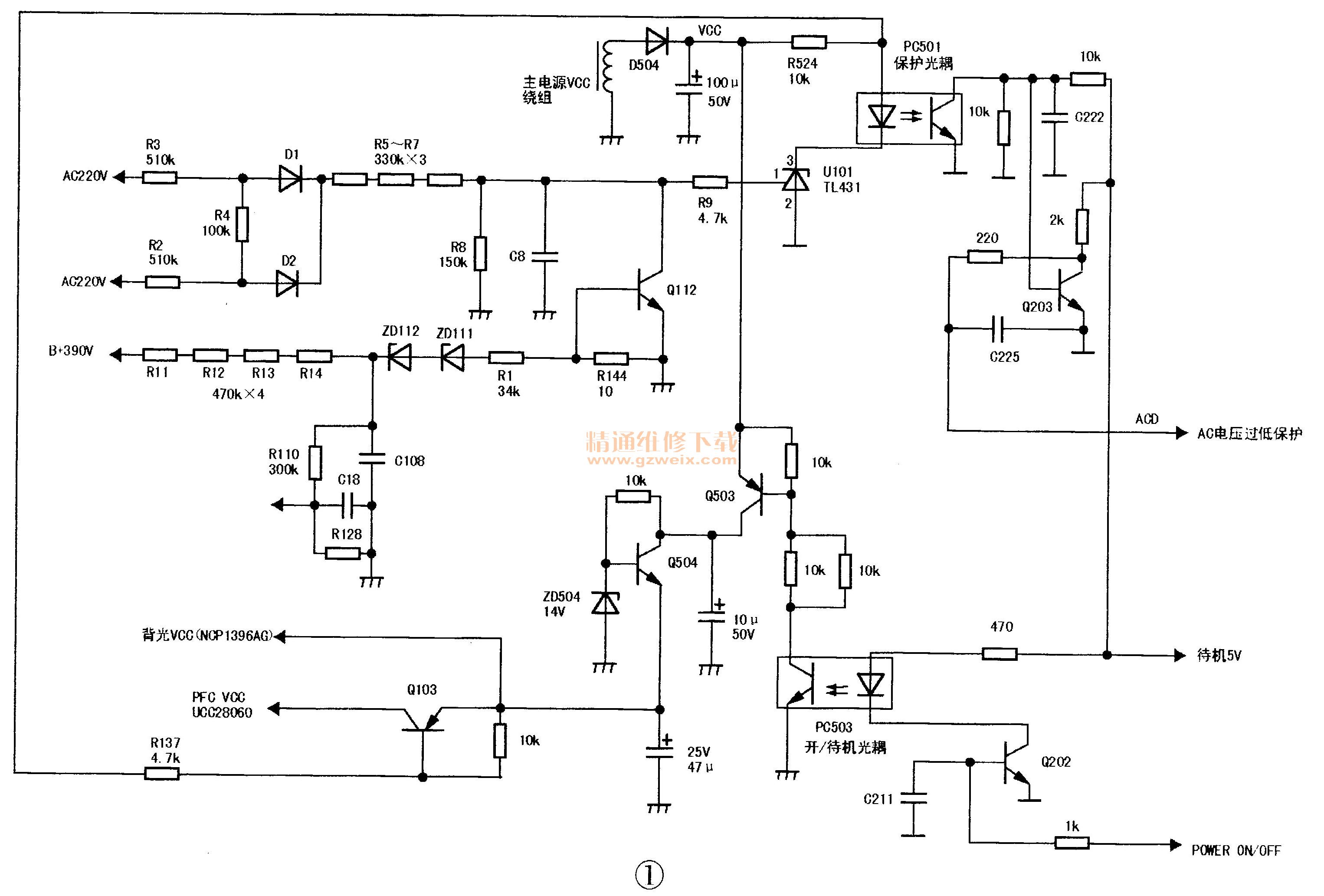

    开盖，测电源板POWER ON脚，二次开机时有3.5V高电平，几秒后变低电平。该电源与背光为一体板，主电源芯片为NCP 1207A，PFC芯片为UCC28060 9背光芯片为NCP1396AG，按实物画出有关电路如图1所示。开机流程如下：POWER ON高电平→Q202导通→PC503光祸导通→Q505、Q504导通→背光芯片NCP1396AG的12脚VCC得电，同时NCP1396AG的⑤脚检测十B电压，此时如PFC电路正常工作，＋B达到390V，背光芯片启动背光点亮，整机启动。若PFC电路未工作，NCP1396AG的⑤脚检测到＋B仅300V，背光电路不会启动。

    二次开机时测PFC滤波电容＋B端仅300V，说明PFC电路没工作。测Q504的e极有13.5V电压，说明Q504前的开机电路均已正常工作。查Q103的c极无电压，所以PFC电路不工作，Q103的b极通过R137、R524接VCC，如果光祸PC501初级发光管不导通，这时Q103的b极电压大于e极电压，Q103截止。测PC501发光管两端电压低于0.6V，确未导通。
    分析一下相关电路可以看出，该机设有市电电压过低保护，市电经R2、R3、R4分压，D1、D2整流，R5-R7降压，经R9送入Ul01（TL431）三端精密稳压块①脚。这里，TL431作为电压比较器，当①脚电压小于2.5V时，②、③脚截止；当①脚电压高于2.5V时，②、③脚导通，等效于一个2.5V稳压管。当市电过低时，U10l的①脚电压小于2.5V 、U101截止，PC501发光管截止，Q103关断，PFC电路失电停止工作，同时Q203导通，向主板发出市电AC过低信号（ACD变为低电平）。
    该机还有＋B电压过高保护，R11～R14为取样电阻，当＋B电压过高时，ZD111、ZD112击穿，Q112导通，使U101的①脚电压小于2.5V、U101截止，PC501关断，AC变为低电平，主板检测到ACD低电平后发出待机指令。
    再测U101的①脚电压几乎为0V，断电后用万用表R×100挡测Q112的。极对地电阻为不稳定的2kΩ～3kΩ。拆下C8，测无漏电；拆下Q112，再测c极对地电阻是稳定的50kΩ，复测Q112的c、e极确实漏电，换用新管后开机，机器恢复正常，故障排除。
    小结：本例故障根源是Q112的c、e漏电拉低U101的①脚电压，使PFC和背光停止工作，同时因PC501截止，Q203导通，电源送往主板的ACD（交流电压过低）信号变低电平，主板发出待机信号无法正常开机。此前不定时自动关机故障和Q112不稳定漏电也相吻合，漏电日益严重以致无法开机。
    以前的CRT彩电并无市电电压过低保护，为什么大屏幕平板彩电大多有此电路呢？我理解为：为适应世界各国不同的电源电压，彩电电源需在90V～250V交流电源供电下正常工作。平板彩电增设PFC电路后，适应宽电源的任务由PFC电路承担，把90V～250V市电输入，经整流再转换成稳定的390V ＋B电压供后级使用，因后级负载基本固定（有的机型随亮度调节负载有所变化），此过程中输入的交流电压越低，需要PFC电路提升的电压差就越高，功耗也越大。市电低于90V时，PFC电路将因功耗过大烧坏，所以需要保护电路。CRT彩电的开关电源最大输出功率在电路设计时已决定，当市电电压过低时次级输出电压会降低，机器不能正常工作，开关管功耗有所限制。这样理解是否正确，请专家指点。
