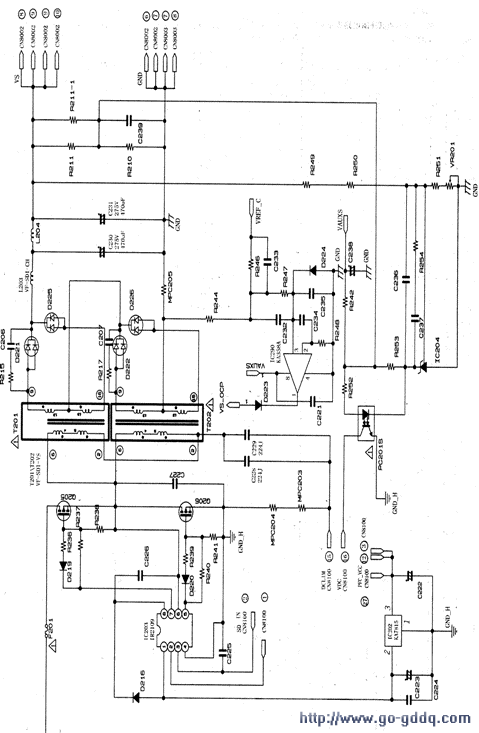

一般V4屏电源板保护，都是因为某路电压输出异常，具体表现为某路电压没有或某路电压过高或过低等等，而造成保护电路动作。在通电情况下，测得VS电压有240V左右，正常情况应为208V左右，明显偏高，说明导致电源板保护的原因是因为VS电路过压。应重点检测VS电路中的稳压及取样反馈电路。对VS稳压及取样反馈电路进行检查，结果发现取样电阻R249已开路损坏（见图）。更换该电阻后，通电试机，VS电压恢复正常，电源板也不再保护，故障排除。
