三星V4型(S42SD-YD07)等离子屏电源板没有VA电压,但其他电压输出正常
来源:本站整理  作者:佚名  2010-10-23 19:19:13



  不通电,先对电源板进行检查,发现VA中的保险丝F301已经熔断发黑了,说明VA电路有严重短路,导致保险丝熔断。

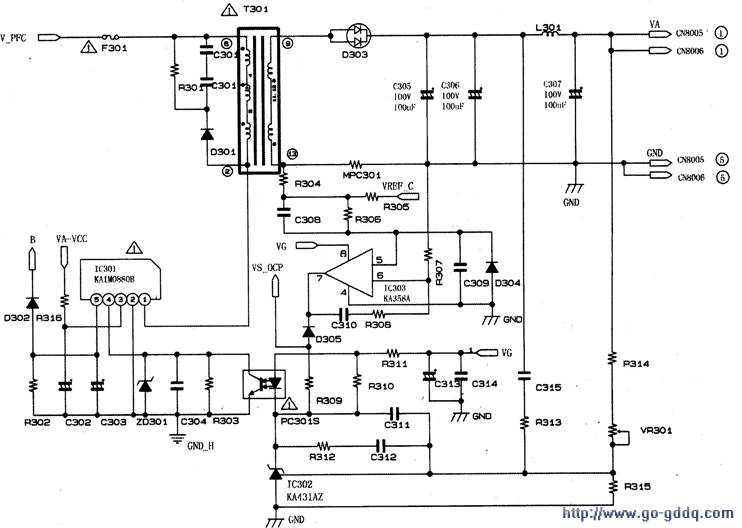

  对VA电压产生电路的主要元件T301、IC301、D303、C305、C306进行检查(见图),结果发现IC301(KA1M0880B)的①、②脚的在路电阻为4Ω,明显不正常。为进一步确定短路部位,用吸锡器吸空IC301①、②脚的焊锡后再测其电阻,仍为4Ω。判定IC301已经短路损坏。

  拆下IC301,仔细检查其外围电路未发现有异常。换上好的IC301(KA1M0880B)及保险丝后,通电试机,VA电压输出正常。故障排除。
