根据故障现象，怀疑该显示器严重磁化或显像管座严重漏电，但检查消磁电路正常。对其进行机外消磁，故障依旧，更换显像管座无效，估计行输出变压器损坏，但将其更换后故障依旧。

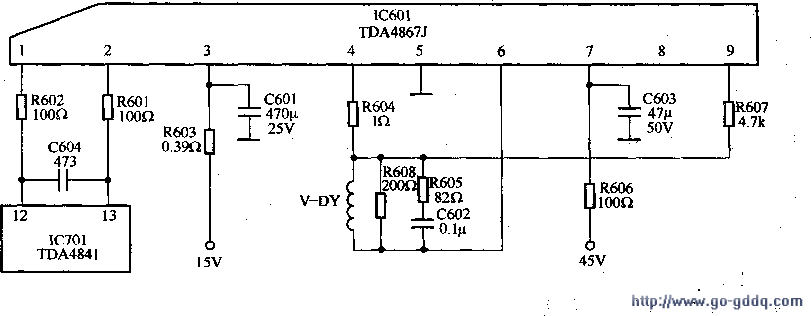

　　对故障现象进行仔细分析研究后，初步判断此故障为场输出电路异常引起。该显示器采用新型场输出集成电路TDA4867J组成的BTL场输出电路，TDA4867J内部设有较完善的保护电路，当场输出负反馈电压超出正常范围（反馈电压过高或过低）或场输出电路过热时，TDA4867J的内部保护电路通过其8脚输出高电平场消隐脉冲，经外部电路处理后，送到显像管，使显像管截止，从而达到保护的目的。该显示器场输出电路如图所示。

　　实测正程供电端IC601 （TDA4867J）3脚电压为15V，逆程供电端7脚电压为44V，均基本正常。而场输出端4脚为11.8V，6脚为1.5V显然不正常。正常时4、6脚电压应基本相等且约为3脚电源电压的一半即7.5V。由于该场输出电路采用直接耦合，输入端的电压会直接影响输出端的电压，于是进一步查IC601的输入脚，测其1、2脚电压均为2.9V，也基本正常。据此判断TDA4867J损坏，由于无法买到该场输出集成电路，通过对其实际电路进行分析发现。TDA4867J与TDA4866A的功能相近，只是封装形式和外形尺寸不同，决定用常用的TDA4866A代换。

　　将TDA4866A的引脚按TDA4867J的引脚形式整形，在原散热板上重新打孔装上，试机发现故障排除，但场幅过大，不能调到正常状态，实验发现将电阻R604（1Ω）增大到1.8～2.2Ω时，均能将场幅调到正常。

　　注意事项
　　
　　该显示器场输出电路损坏，为何出现的不是常见的水平一条亮线，而是这种奇异的彩虹光斑呢？

　　笔者认为，这是因为该显示器输出电路采用BTL电路，输出端又没有中点电压偏移保护电路。一旦两中点电位发生偏移（如本例的4、6脚的电压一高一低），场偏转场线圈中必将产生较大的直流电流，导致场中心严重偏移，使整个光栅偏秽到荧光屏之外。既然如此，荧光屏上为何还会出现满屏光斑呢？笔者认为这种奇异光斑的形成是二次电子打在荧光屏上出现的，这很容易让维修人员误认为有光栅，从而误认为场输出电路正常，忽略对其进行检查，导致维修误入歧途。同样，采用OCL场输出电路的显示器也会出现这种故障，而采用有隔直耦合电容的OTL场输出电路就不会出现这种故障。
