观察此机行幅缩小且枕彤失真，调节OSD菜单中的行幅控制选项，但不起作用。

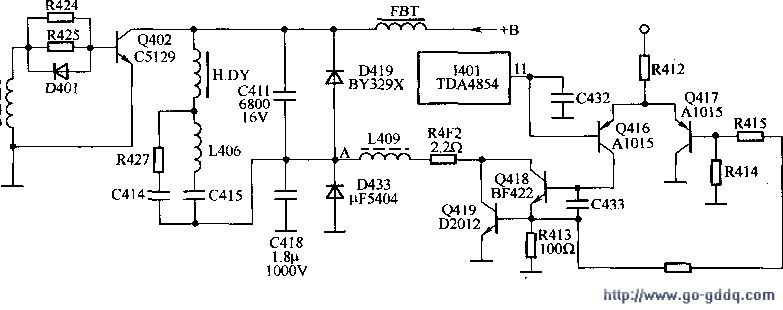

　　该机行幅控制电路由调制电感L409、差分放大器Q417、Q416及Q418、Q419构成的达林顿管放大电路组成，部分电路如图所示。

　　来自I401 （TDA4854）的11脚的场频抛物波，经Q416倒相放大后加到Q418的基极，经Q418、Q419放大后，送至调制电感线圈L409，在A点形成调制电压Ua，A点的电压越高，行偏转电流越小，行幅越小；反之，则行幅越大。

　　用数字万用表测得A点电压停留在40V左右，此时调节OSD菜单中的行幅控制选项，A点电压变化不超过2V。再测TDA4854的11脚枕校输出端为2.OV，调节行幅时，11脚电压在1.4～3.4V变化，证明TDA4854是好的。顺着电路查找下去，Q416、Q417两管均正常，测得Q41s基极电压在1.5～3V变化，而Q419集电极电压仍停留在40V左右，将Q418、0419拆下后用万用表测量。

　　两管无明显异常，维修走入了困境。

　　静下心来仔细分析，认为自己在修理过程中还有疏漏的地方，既然TDA4854的四脚向下一级输出了可控的电压，为什么在Q418、Q419处就不变化了呢？用万用表测量Q418、Q419时，两管三个电极之间阻值又基本正常，是两只管子有其他毛病吗？带着这些疑问，重新全面铡量Q41B、Q419，果然，在测Q419 （2SD2012）的放大倍数时，其β值已降为80左右（正常值在500左右），这时仔细观察Q419，见其表面隐约已呈土黄色，可见该管工作时温度很高，时间一长，难免会造成其性能下降，但对这种隐性故障元件，用普通检测方法很难查出来。这就给维修显示器的同行提了个醒，对于工作在高压、大电流、高频率的零件，检修时一定要仔细检查，才能少走弯路。更换Q419后，显示器恢复正常。

　　维修完成后，实测了在不同分辨率和刷新率下A点电压的正常值：在800×600/85Hz下，A点电压为27V;在1024× 768/70Hz下，A点电压为31V。
