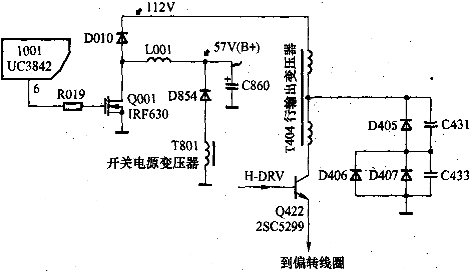

该机指示灯闪烁说明电源电路基本工作正常，有轻微“哒哒”声说明可能是电源电路过流保护所致，显示器电源电路过载一般是由于B+电源的负载有短路情况存在。该机B+电源电路负载部分电路如图所示。

　　由右图可以看出，该机的B+电源的负载电路是经过Q001、D010升压后为行输出电路供电的。通电后测量B+整流二极管D854的负极电压，该电压为0V～2V的跳变电压。将L001一端与电路断开，再测量D854的负极，电压为+74V(空载电压会升高)，说明故障确系负载短路所致。

　　将行输出管Q422引脚脱焊使其与电路断开(也可以拔下偏转线圈)，再通电，故障依旧。此时，B+的负载只剩下行输出变压器与阻尼二极管D405、D406、D407形成的回路了。由于显示器的行输出变压器质量一般较稳定，不容易出问题，因此重点检查阻尼二极管是否正常。该机的阻尼二极管D405，D406、D407均在行输出管散热片附近，其中IM05就固定在散热片上，如左图所示。经检查发现是阻尼二极管D405短路，用BY359X 1500S阻尼二极管代换，通电试机，发现图像显示基本正常，只是水平幅度过宽，且从菜单中不能调整，该故障通常是阻尼管D406、D407短路所致，再次关机测量，果然是D406短路，用31DF4快速恢复二极管更换，故障彻底排除。

　　由于显示器对行输出电路中元器件的要求较高，通常行输出管上的直流电压及阻尼二极管、逆程电容上承受的电压比彩电的高，所以显示器行扫描电路中的元器件损坏后不能随意用彩电上的元器件代换，如若用彩电上采用的阻尼二极管BY228代换BY359X 1500S阻尼二极管后，在开机的瞬间就会再次损坏，甚至损坏行输出管。

　　由于该机中的D406、D407为两个并联的二极管，当其中的一个损坏后，若一时找不到相应的二极管，可以将损坏的二极管拆除，只留下一个正常的二极管即可，此时图像上部会有一定的枕形失真，仔细调整菜单中的枕形失真选项即可使图像恢复正常。

　　另外，在该机维修中，也遇到过多例因Q430损坏引起的水平幅度过宽故障。
