这是一台已经转手维修多次的显示器。联机后开机，检测行管c极供电为50V，随着开机程序的运行，当桌面出现时，行管c极电压变为100V，高压随即消失，c极电压回落到50V，而后听见高压启动的“唰”声，c极电压又变为100V。反复3次后，高压消失。此时测量行场扫描集成电路IC201的30脚软启动控制端为0V，B+驱动输出端电压为0.7V，行激励输出端电压为11V，由此可见二次电源和行激励输出都停止工作。

　　测量IC201的2脚和26脚均为0V，17脚为4.0V。虽然此时电路状态与X射线保护相像，但从高压反复启动以及测量的关键数据来看，应该属于“行频失锁保护”。

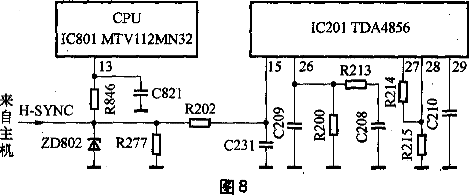

　　从行频失锁的原理可知，行同步信号和行振荡电路异常，会导致行频失锁，故先检查IC402的行同步信号输入端15脚和内部。HPLL1电路、行振荡电路的外围元件，即IC201的26、27、28、29等(见图8)。先对26、27、28、29几个引脚外围元件进行检查，没发现问题。对电容C209、C208、C210进行代换，无效。重点检查15脚，15脚的信号来自主机，经插排M801的7脚输入到主板，然后再经R202送人IC201的15脚。检查这个通道时，发现R202的一端焊点有一圈非常细微的裂纹，把这个焊点补焊后，再次．开机，故障排除。

　　R202的一端脱焊造成行同步信号不能送入IC201，HPLL1电路无法锁定行同步信号和行振荡的频率，持续几秒钟后(高压反复启动是HPLL1电路在不能锁定行频之后再次试图锁定的外在表现)，进入行频失锁保护状态。因为此时R202脱焊并未影响到CPU接收H-SYNC信号，所以显示器在联机后没有进入节能状态。
