开机,观察电源指示灯不亮,判断故障出在电源电路。经检查保险管F301烧断且内壁发黑,说明机内有严重短路现象。测整流桥输出端对地电阻为O,应重点检查电源电路。该机电源为节约电能,为减小对电网的污染与损耗,在整流电路之后主副电源之前设计增加了功率因数校正电路,因而电路比较复杂。

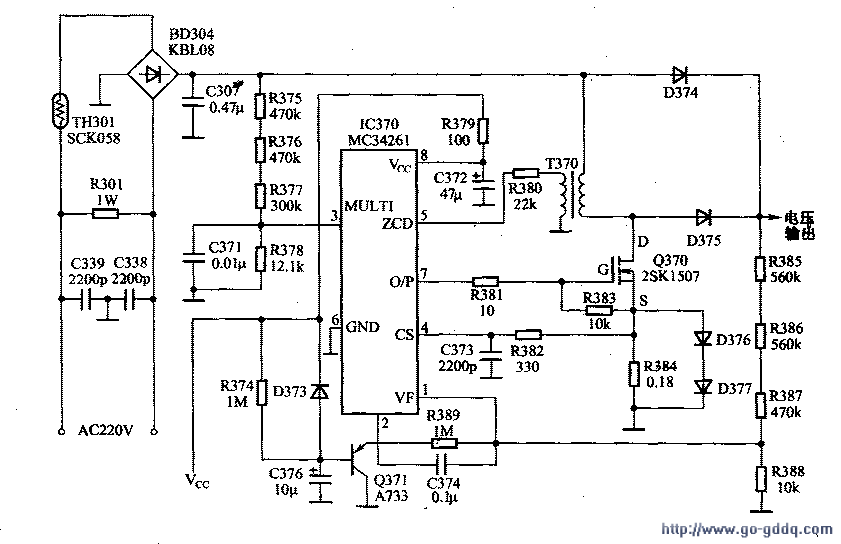

检查整流桥BD304完好,为压缩故障范围,分别断开消磁电路、主电源供电电感L301和副电源供电电感L306后开机,仍烧保险丝管,说明功率因数校正电路有故障,有关电路如图所示。
检查功率因数校正电路。测量发现场效应管Q370的漏极D与源极S击穿,D376、D377均击穿短路,电阻R384烧断,R382变大,其他元器件无明显异常。将上述元器件换新,测整流输出端对地电阻不再为0,装上一只4A的保险丝管后开机,光栅出现,显示正常,故障排除。
