Y412B型棉测仪故障分析与排除
来源:本站整理  作者:佚名  2010-11-22 09:05:25

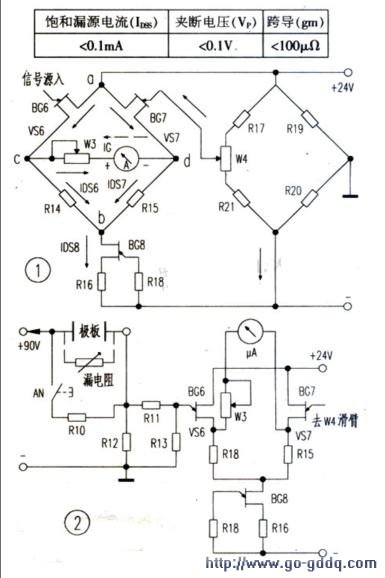

  早期生产的Y412 B型棉测仪在使用中层校验时的常见故障进行分析及排除。相关电路如图1、图2所示(其中稳压、电源变换、温差测量等公共部分的电路略)。

  一、使用棉测仪中层校验挡时。旋动中层校零电位器,表针反向偏离零位线调不回来。

  旋动中层校零,表针能够反向偏转。说明90V测量电源、24V工作电源和输入信号源电路正常。如果经调整表针仍反向偏离零位线,则说明场效应管BG7栅压调节电路和差动放大电路发生故障,使BG7的源极电位VS7高于BG6的源极电位VS6。图1是Y412 B型棉测仪中层校验部分的差动放大电路和BG7栅压调节电路的电气原理示意图(为了便于分析,把它绘成桥路形式)。由图1中可以看到:调节电位器W4(即面板上中层校零电位器)可以改变BG7的栅极电位。使c、d两点间电位相等,电表A中(即面板上表头)无电流流过,表针指向零位(起点线)。调节中层校零电位器W4,表针不指在零位,仍反向偏离起点线,说明d点电位高于c点电位,其电流IG方向如图1中虚线所示。若出现这种故障应从分析d点电位高于c点电位的原因人手:重点检查场效应管BG7各极是否击穿短路;BG6源极或漏极有无脱焊开路。电阻R15、R21阻值变大(几率很小),也能造成d点电位高于c点电位,使表针反向偏转。若经上述检查后故障仍未排除时,就要考虑可能是BG6管子质量问题。BG6的跨导gm变小,漏栅之间的PN结漏泄电流IGSS变大都可能导致IDS6<IDS7,使c点电位始终低于d点,无论怎样调节W4,表针反向偏转无法回到零位。用同型号的新管换上,如果故障排除了最好,否则,需同时换掉两只管子。因BG6、BG7是对管,参数要求配对,差值越小越好。在筛选管子时参数配对差值应小于附表所列指标。

  二、旋转中层满调电位器。表针调不到满度。

  在中层校验电路中,影响表针调不到满度线的元件和部位较多。在检修时应从检查电压入手:若90V测量电压和24V工作电压正常,可依次检查按钮开关AN触点有无锈污、接触电阻;电位器W3阻值是否变大或损坏;电阻R10、R11和R16的焊点是否良好。场效应管BG8经长期使用后,跨导gm变小而导致饱和漏源电流IDS8减小,IDS6和IDS7随之就会变得更小。当满调时,BG6与BG7的源极电位差小于0.18V时,即使把W3调至最小,表针也不可能调到满度线。可换一只同型号的新管子解决。

  三、中层校零、满调正常。但调后表针漂移。

  表针漂移是Y412 B型棉测仪(早期生产的)最常见故障,排除时比较棘手。因为中层测量电路中的信号源内阻和差动放大电路输入阻抗均很高。所以对元件的参数和各部位间的绝缘电阻要求就更高。如两极铜板的绝缘层受潮后,其间就容易形成一个无形的“漏”电阻。如图2中虚线模拟所示。由于“漏”电阻的存在,致使在调零时,接通了90V电源(事实上,仪器正常调零时,90V电源处于开路状态)。于是90V电源通过“漏”电阻加给BG6栅极一定的信号电压。由于“漏”电阻的值不是稳定的,在90V电压的作用下,其值逐渐变小,故输入给BG6栅极信号电压亦随之变大,即源极电位(VS6)逐渐增高,导致调零后表针随时间推移向右漂移;同理,在满调时极板“漏”电阻还与满调电阻R10并联,形成一个小于R10阻值的可变的等效电阻。最终造成满调后表针随时间延长而向右漂移现象。

  这种因绝缘性能降低产生漏电而引起的表针漂移现象,不仅发生在两极铜板处。而且与极板相邻的七脚插头座,与面板相连的波段开关、电位器,按钮开关等都有可能发生类似现象。这些部位和元件常因飞绒灰尘、污物受潮后,使其相互间的绝缘电阻变小,这些变小的绝缘电阻通过公共地线形成的“电阻混联电路”,同样相当于两极铜板间接入无形“漏”电阻。而使表针漂移。

  解决办法:拔下七脚插头,取出机芯。彻底清除木箱内及机芯上尘土、飞绒及污物,吹风干燥。木箱可放在阳光下爆晒或(低温)烘干。如仍未解决,则可能是。BG6、BG7任一只管参数发生变化而“失配”,重新筛选两只场效应管更换之。
