欧科JY-800E2型豆浆机释放“湿豆”键S1,电机M仍运转,打浆不停
来源:本站整理  作者:佚名  2010-11-22 09:06:38

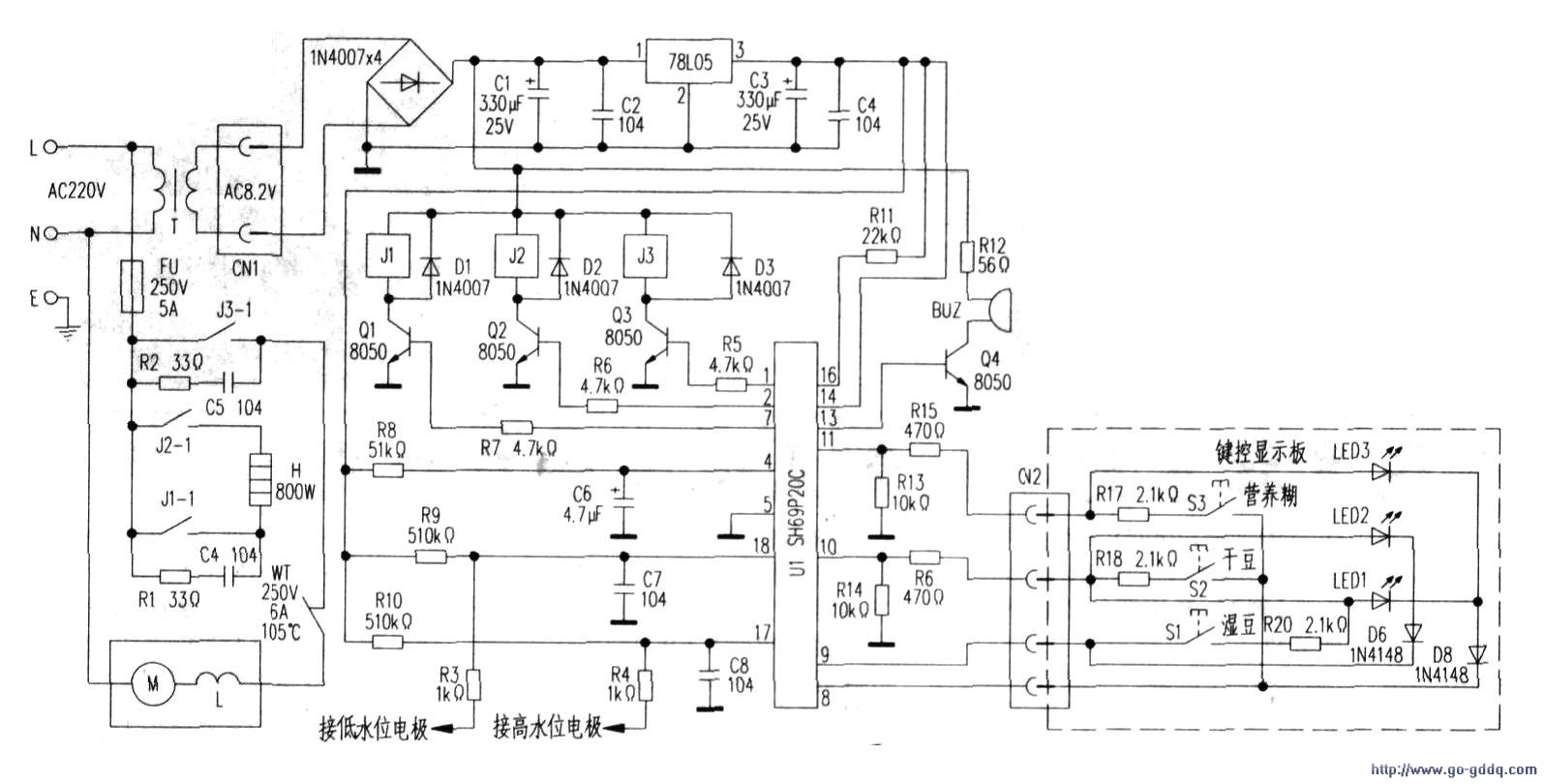

  参见下图。按下“湿豆”键S1.U1(9)脚输出低电平。湿豆指示灯LED1亮。蜂鸣器BUz鸣响一声,U1进入湿豆启动程序。(1)脚输出高电平,驱动管Q3导通,继电器J3吸合。常开触点J3-1闭合,220V市电加至打浆电机M启动运转,带动打浆刀打浆。当释放“湿豆”键S1后,(1)脚转为低电平,Q3截止,J3复位。J3-1断开,M停转。

  引起该故障多是U1内部电路损坏或其外围驱动电路相关元件击穿所致。检测U1(1)脚高、低电平正常,证实U1良好。遂分别检测R5、Q3、J3、D3、J3-1等元件,发现Q3的e—c结击穿短路。造成J3一直通电引起该故障。更换Q3(8050或9013三极管)后,通电试机,电机恢复正常工作。故障排除。
